ГОСРЕЕСТР
Артикул:
m-118440
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
73612-18
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
200 913 руб./шт
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

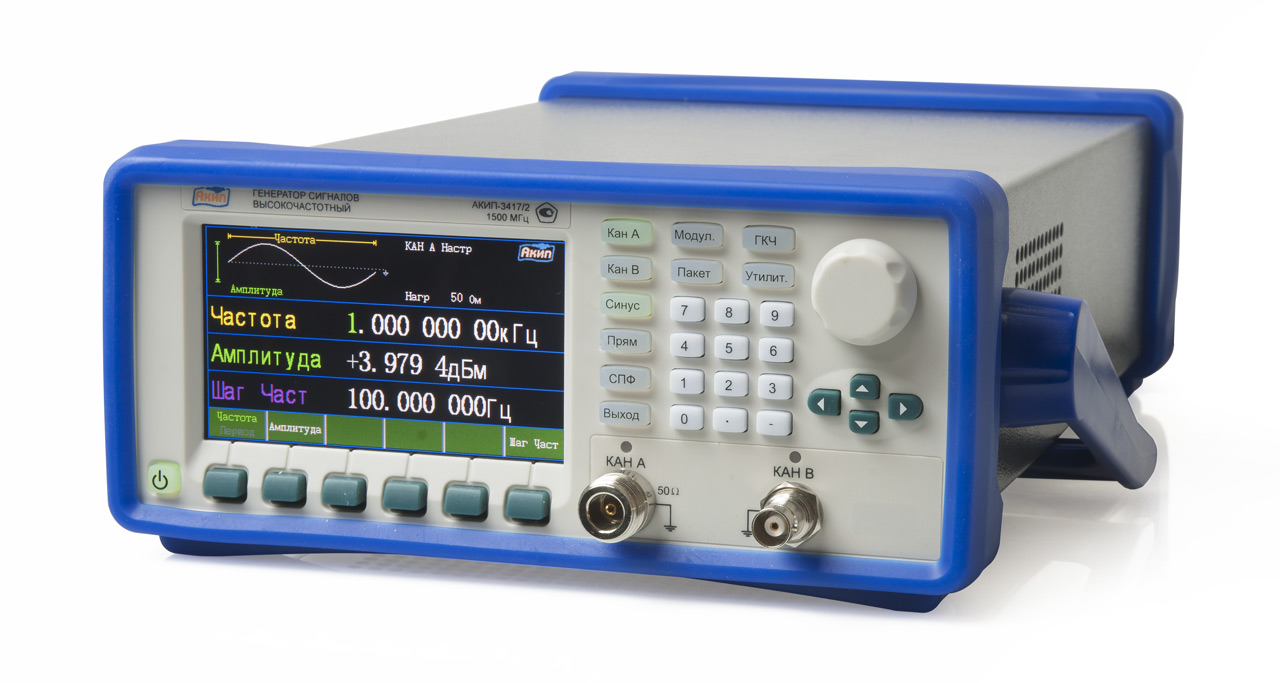

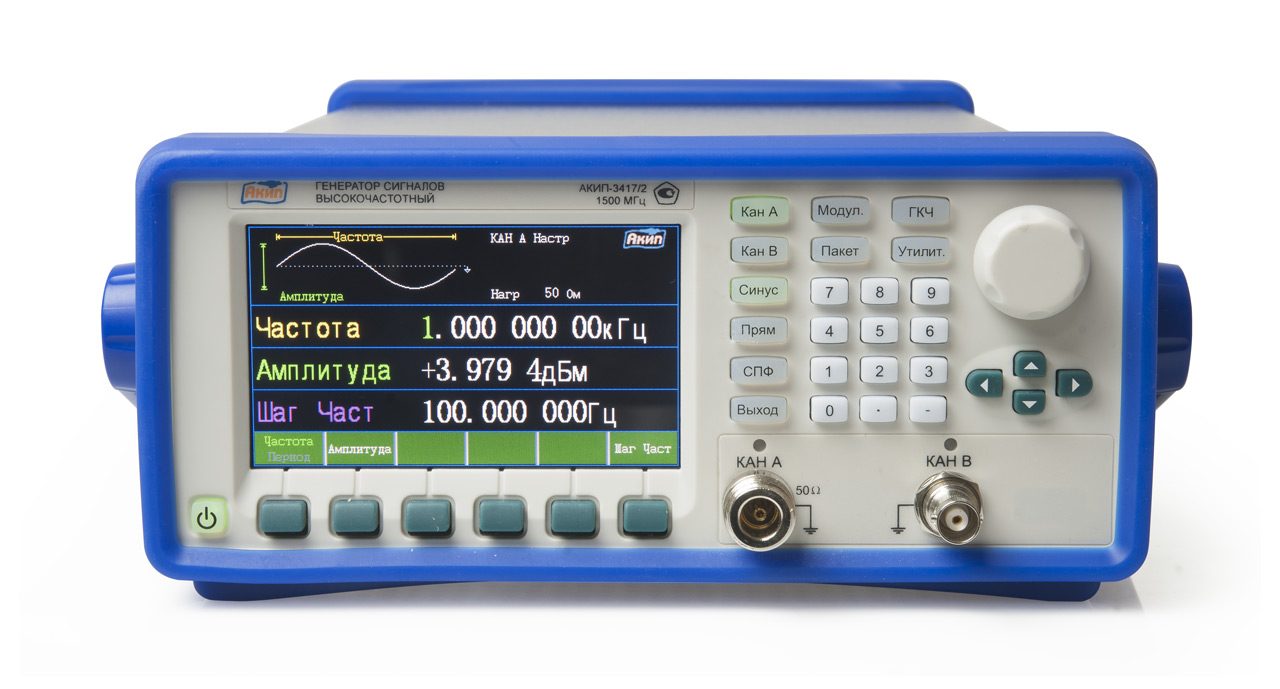

Профессиональный сигнальный генератор АКИП-3417/1 обладает высокой частотой и предлагает два независимых канала. Он обеспечивает широкий частотный диапазон от 1 мкГц до 1000 МГц, позволяя генерировать сигналы различных типов и модуляций. Опорный генератор с минимальной погрешностью установки частоты в ±1×10-6 обеспечивает высокую точность и стабильность сигнала.
Сигнальный генератор АКИП-3417/1 имеет широкий динамический диапазон выходного уровня от -127 дБм до 13 дБм, а его выходной импеданс составляет 50 Ом. Благодаря этим характеристикам генератор обеспечивает высокую гибкость и универсальность в различных приложениях.
Особенности генератора включают разнообразие типов модуляции, такие как АМ, ЧМ, ЧМн и ФМн, а также наличие генератора случайного шума и постоянного смещения для создания разнообразных сигналов. Генератор также поддерживает ГКЧ и пакетный режим BURST для удобного использования в различных ситуациях.
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…1000 МГц (канал A- синус)
- Канал A (система ФАПЧ): синус, прямоугольник
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)

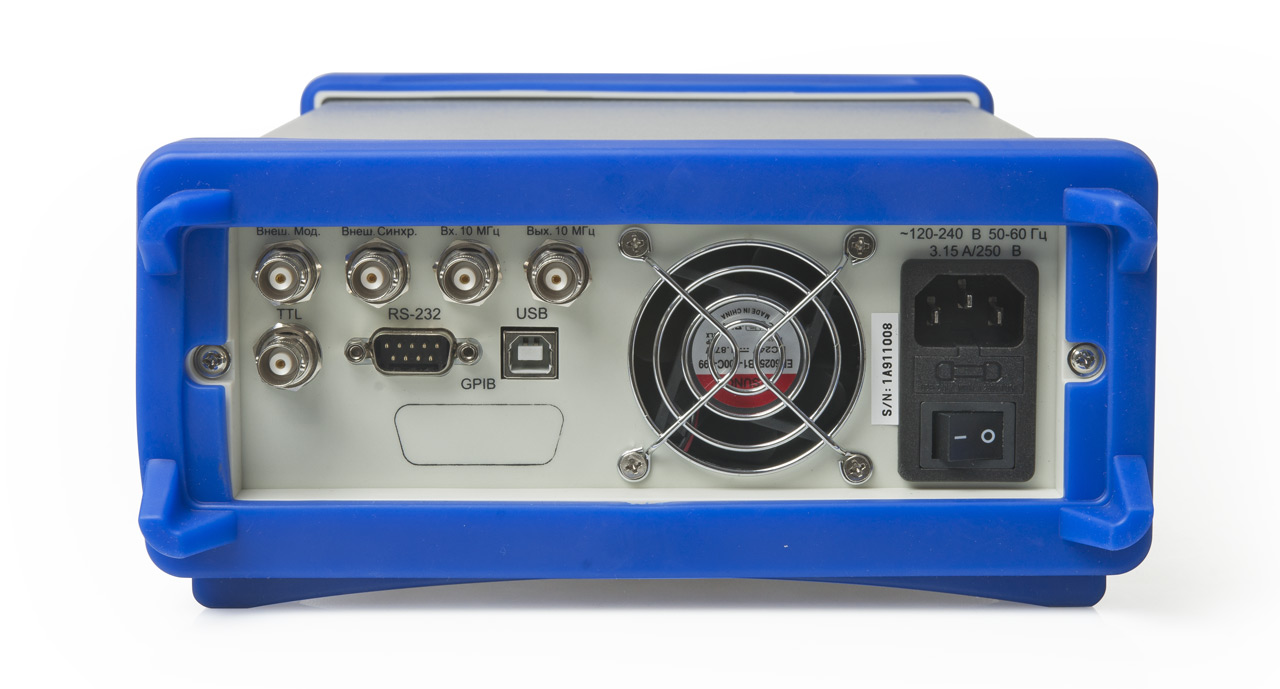

- Интерфейсы: USB, RS-232 (опция: GPIB)
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
73612-18 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
1 |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, RS-232 |
|
Выходной уровень
|
-127 … 13 дБм |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3417/1
- Шнур питания
- Соединительный кабель
- Компакт диск с ПО
| Основные выходные параметры (канал A) | |
| Частотный диапазон | Синус: 1 мкГц … 1000 МГц; прямоугольник: 1 мкГц … 80 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | -127 дБм… + 13 дБм |
| Разрешение | 0,1 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм) |
| Основные выходные параметры (канал В) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Общие данные (канал A/В) | |
| КСВН | < 1.8 |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Спектральная частота | |
| Коэффициент гармоник | < -30 дБн (при вых. уровне ≤ 4 дБм) |
| Негармон. составляющие | < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
| Субгармоники | < -40 дБн (выходной уровень ≤ 4 дБм) |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Прямоугольник | |
| Время нарастания | ≤ 15 нс |
| Выброс | ≤ 5% |
| Модуляция (канал А) | |
| Виды модуляции | АМ, ЧМ, ЧМн, ФМн |
| Глубина АМ | Глубина: 1 … 120 % |
| Частота модуляции | 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
| Девиация фазы ФМн | 0° … 360° |
| Вход внеш. модуляции | Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм. |
| Свипирование/ГКЧ (канал А) | |
| Режимы качания | Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| Пакетный режим BURST (канал A) | |
| Виды запуска | По счету (от 1 до 10.000 импульсов), по строб-импульсу |
| Период повторения | 1 мс – 800 с |
| Формы сигнала (Канал В) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 254 × 103 × 374 мм |
| Масса | 4,5 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
