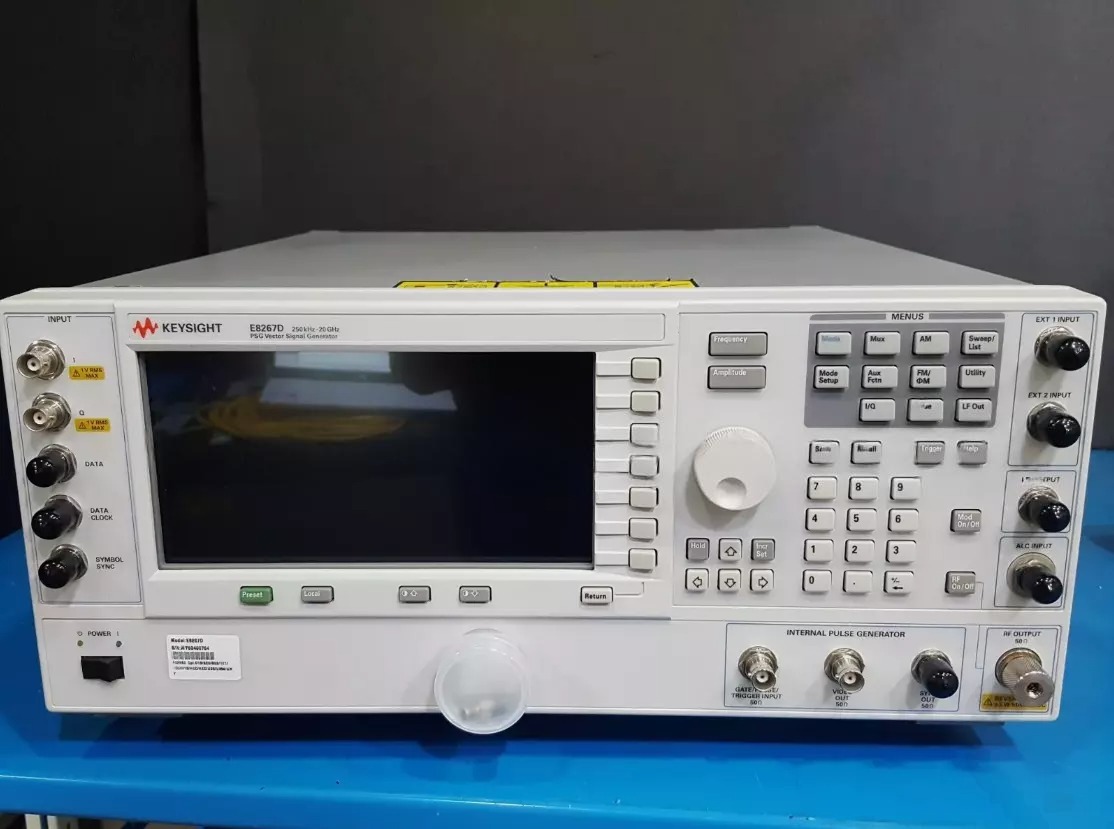

Векторный генератор сигналов Keysight E8267D-520 представляет собой высокотехнологичное устройство, предназначенное для генерации и анализа сигналов в широком частотном диапазоне от 250 кГц до 20 ГГц, а также до 1,1 ТГц при использовании смесителей. Это делает его идеальным инструментом для исследовательских лабораторий, разработчиков и инженеров, работающих в области радиосвязи, беспроводных технологий и других высокочастотных приложений.
Одной из ключевых характеристик E8267D-520 является его выходная мощность на частоте 1 ГГц, которая варьируется от -130 до +21 дБм. Это позволяет пользователям адаптировать уровень сигнала в зависимости от требований конкретного теста или эксперимента. Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц составляет -143 дБн/Гц, что обеспечивает высокую стабильность и чистоту сигналов, минимизируя влияние нежелательных шумов на результаты измерений.
Генератор также демонстрирует низкий уровень гармоник на частоте 1 ГГц, который колеблется в диапазоне от -28 до -55 дБн. Это свойство критически важно для приложений, требующих высокой линейности и точности сигналов. Полоса IQ модуляции, как внутреннего, так и внешнего типа, охватывает диапазон от 80 МГц до 4 ГГц, что дает возможность генерировать сложные модулированные сигналы, необходимые для современных систем связи.
Кроме того, E8267D-520 предлагает быстрое переключение частоты менее чем за 16 мс, что позволяет эффективно проводить динамические тесты и эксперименты. В режиме генератора модулирующих сигналов устройство может воспроизводить как заранее записанные, так и сигналы в реальном времени, что значительно расширяет его функциональные возможности. Объем памяти для воспроизведения сигналов составляет 64 Мвыб, что позволяет хранить и воспроизводить сложные сигналы без необходимости постоянного подключения к компьютеру.
Векторный генератор сигналов Keysight E8267D-520 — это мощный и универсальный инструмент, который удовлетворяет потребности самых требовательных пользователей в области генерации и анализа сигналов, обеспечивая высокую точность и надежность в работе.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Векторный |
|
Номер записи в ГосРеестре СИ
|
74333-19 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
LAN, GPIB |
|
Выходной уровень
|
-130 ... 21 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
1 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- E8267D-UNX Ультранизкие характеристики фазового шума
- E8267D-UNY Улучшенные ультранизкие характеристики фазового шума для отстроек от несущей от 1 Гц до 300 кГц
- E8267D-1EH Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц
- E8267D-UNT AM, ЧМ, ФМ и НЧ-выход
- E8267D-UNU Импульсная модуляция (минимальная длительность импульсов 150 нс)
- E8267D-UNW Модуляция короткими импульсами (минимальная длительность импульсов 20 нс)
- E8267D-007 Обеспечивает аналоговое (плавное) свипирование и интерфейс для подключения к скалярному анализатору цепей
- E8267D-602 Внутренний НЧ-генератор с глубиной памяти 64 Мвыб
- E8267D-009 Съёмная карта флэш-памяти (8 Гбайт)
- E8267D-016 Широкополосные внешние дифференциальные I/Q-входы (полоса частот ВЧ модуляции до 2 ГГц для несущих частот выше 3,2 ГГц и до 260 МГц - ниже 3,2 ГГц; стандартные внешние I/Q-входы обеспечивают полосу частот ВЧ-модуляции 160 МГц)
- E8267D-H18 Широкополосная модуляция на частотах ниже 3,2 ГГц (обеспечивает полосу частот ВЧ-модуляции до 2 ГГц для несущих частот ниже 3,2 ГГц; действительная полоса пропускания зависит от того, какие другие опции установлены, например, 016 или HBQ)
- E8267D-HBQ Ограниченные по полосе пропускания широкополосные (замена внешние дифференциальные I/Q-входы (полоса опции 016) пропускания более 300 МГц для несущих частот > 3,2 ГГц и до 260 МГц для несущих частот < 3,2 ГГц). Не требует экспортной лицензии.
- E8267D-HCC Вход/выход гетеродина для обеспечения когерентности сигналов нескольких генераторов
- E8267D-H1G Вход и выход внешнего сигнала опорной фазы 1 ГГц
- E8267D-SP2 Динамическое управление последовательностями секвенсора
- E8267D-H1S Вход и выход внешнего опорного сигнала частотой 1 ГГц
- E8267D-HNS Модифицированная модуляция короткими импульсами (замена (на частотах ниже 31,8 ГГц обеспечивает характеристики опции UNW) опции UNW, выше 31,8 ГГц - характеристики опции UNU) Для опции 544. Не требует экспортной лицензии.
- E8267D-HFA Ограничение макс. верхней частоты значением 10,35 ГГц. Требуются опции 520, HBR. Не требует экспортной лицензии.
- E8267D-HBR Ограниченные по полосе пропускания широкополосные (замена внешние дифференциальные входы I/Q. Полоса опции 016) пропускания 1,3 ГГц в диапазоне от 3,2 до 10,35 ГГц. Требуется опция HFA. Не требует экспортной лицензии.
- E8267D-003 Обеспечивает совместимость цифровых выходов с N5102A
- E8267D-004 Обеспечивает совместимость цифровых входов с N5102A
- E8267D-1ED Выходной соединитель типа N (розетка) (только опция 520)
- E8267D-1EM Перемещает все соединители на заднюю панель
| Частотный диапазон | 100 кГц...20 ГГц / 1,1 ТГц (со смесителями) |
| Уровень производительности | 5 / 6 |
| Выходная мощность на частоте 1 ГГц | -130…+21 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -143 дБн/Гц |
| Переключение частоты | < 16 мс |
| Уровень гармоник на частоте 1 ГГц | -28…-55 дБн |
| Полоса IQ модуляции, внутренняя / внешняя | от 80 МГц до 4 ГГц |
| Негармонические составляющие на частоте 1 ГГц | -50…-80 дБн |
| Режим свипирования |
- список; - пошаговое; - линейное |
| Режим генератора модулирующих сигналов | воспроизведение сигналов и режиме реального времени |
| ПО: задачи общего назначения |
- амплитудная, частотная, фазовая модуляция; - входы аналоговых IQ сигналов; - произвольное преобразование IQ сигналов; - вход цифровых IQ сигналов; - I/Q сигналы; - внесение джиттера; - многотоновые сигналы, коэффициент мощности шума; - шум (аддитивный белый гауссов шум); - импульсные сигналы; - квадратурно-амплитудная модуляция (КАМ); - формирование IQ сигналов в реальном времени; - ASK; - FSK, MSK; - MATLAB; - PSK |
| ПО: сотовая / беспроводная связь |
- 1×EV-DO; - 802.11 WLAN; - 802.16 WiMAX; - Bluetooth; - EDGE Evolution; - GPRS / EGPRS; - GSM / EDGE; - HSPA, HSPA+; - NADC, PDC; - PHS, DECT; - TD-SCDMA; - TETRA, APCO; - UWB; - W-CDMA; - cdma2000; - cdmaOne |
| ПО: аудио и видео вещание |
- ATSC, ATSC-M / H; - CMMB; - DOCSIS DS; - DTMB; - DVB-C / S / S2; - DVB-T / H / T2; - ISDB-T / TSB / TB / Tmm; - J.83 Annex A / B / C |
| ПО: обнаружение / позиционирование / слежение / навигация |
- сигналы GNSS; - радиолокационные системы; - GPS |
| Объём памяти для воспроизведения сигналов | 64 Мвыб |
| Частотная модуляция: максимальная девиация (несущая 1 ГГц) | 2 МГц |
| Частотная модуляция: полоса частот (девиация 100 кГц) | 0…10 МГц |
| Фазовая модуляция: максимальная девиация (нормальная полоса) | 10…1280 рад |
| Фазовая модуляция: максимальная девиация (широкая полоса) | 1…128 рад |
| Амплитудная модуляция: максимальная глубина | 90% |
| Амплитудная модуляция: полоса частот | 0…100 кГц |
| Наличие измерительных приложений | Да |
| Векторный | Да |
