Артикул:
m-990079
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
38849-08
Мин. частота (кГц)
—
100
Макс. частота (ГГц)
—
3
Все характеристики
628 663 руб.
/шт 1 571 658 руб.
-60%
Экономия
942 995 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

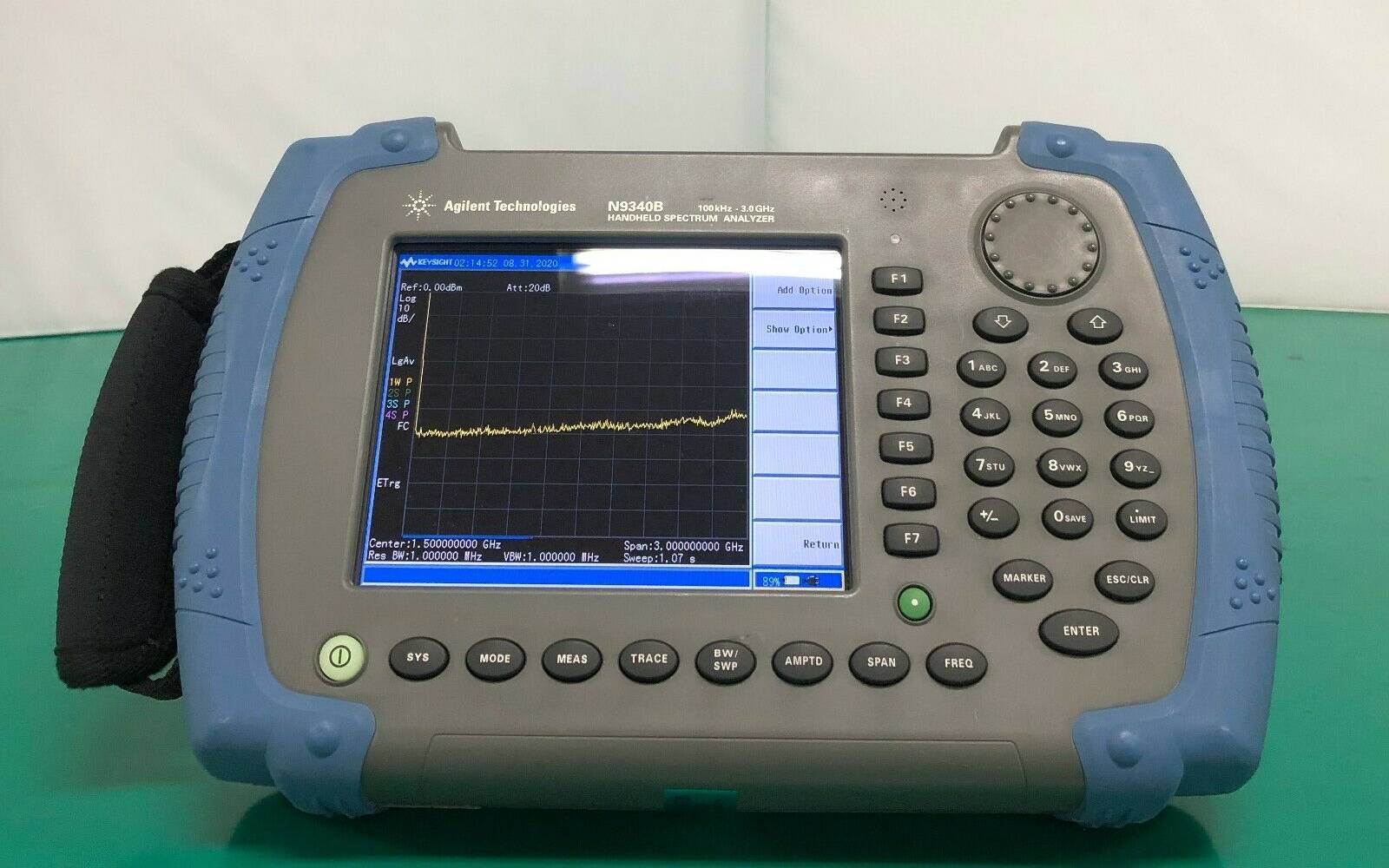

ВЧ-Анализатор спектра ручной Keysight N9340B - это высокопроизводительное и удобное в использовании устройство, предназначенное для измерения и анализа электромагнитных сигналов в широком диапазоне частот. Данный анализатор отличается высокой точностью и стабильностью измерений, что делает его идеальным выбором для профессионалов в области радиоэлектроники, связи и научных исследований.
Одним из ключевых преимуществ Keysight N9340B является его широкий диапазон рабочих частот, охватывающий область от 100 кГц до 3 ГГц. Это позволяет проводить измерения практически во всех диапазонах частот, используемых в современных радиоэлектронных системах. Кроме того, анализатор имеет низкий уровень гармонических и фазовых искажений, что обеспечивает высокую точность измерений даже при работе с слабыми сигналами.
Keysight N9340B оснащен опорным генератором с точностью ±1×10-6, что гарантирует высокую стабильность измерений и воспроизводимость результатов. Максимальный измеряемый уровень сигнала составляет +33 дБм, что позволяет работать с широким диапазоном мощностей сигналов.
Для удобства работы с анализатором Keysight N9340B оснащен цветным дисплеем с диагональю 6,5 дюйма (170 мм) и разрешением 640 х 480 точек. Дисплей имеет пассивную матрицу и частично отражающий слой, что обеспечивает четкую и яркую картинку даже при работе в солнечных условиях. Кроме того, анализатор оснащен интерфейсами USB и LAN, что позволяет легко подключать его к компьютерам и локальным сетям для передачи и анализа данных.
В целом, Keysight N9340B - это надежный и функциональный ВЧ-Анализатор спектра, который идеально подходит для профессионального использования в различных областях радиоэлектроники и научных исследований. Его широкий диапазон частот, высокая точность измерений и удобный интерфейс делают его незаменимым инструментом для решения сложных задач в области радиотехники и связи.
Документы
Госреестр 38849-08
248,7 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
38849-08 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-70 дБн |
|
Фазовый шум
|
-87 дБн/Гц |
|
Максимальный измеряемый уровень
|
+33 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- Сумка для переноски
- Адаптер переменного/постоянного тока
- Аккумуляторная батарея
- Кабель USB
- Компакт-диск с кратким руководством по работе с прибором и справочной информацией
- Наушники
| Частотные параметры | |
| Диапазон частот | от 100 кГц до 3 ГГц (настраиваемый до 9 кГц), связь по переменному току |
| Погрешность частоты внутреннего опорного генератора 10 МГц | |
| Старение | ±1 х 10-6 за год |
| Температурная нестабильность |
±2 х 10-6, от 0 до 30 °С; ±4 х 10-6, от 30 до 50 °С |
| Погрешность отсчета частоты (начальной, конечной, центральной, по маркеру) | |
| Разрешение маркера | полоса обзора/(число точек развертки - 1) |
| Погрешность | ±(индицируемая частота х погрешн. опорной частоты + 1% х полоса обзора + 20% х полоса пропускания + разрешение маркера + 1 Гц) |
| Полоса обзора | |
| Диапазон | 0 Гц (нулевая полоса); от 1 кГц до 3 ГГц |
| Разрешение | 1 Гц |
| Погрешность | ±полоса обзора/(число точек развертки - 1) |
| Однополосный фазовый шум (от 20 до 30 °С, тип. значение, центр. частота 1 ГГц, полоса пропускания 100 Гц, полоса видеофильтра 10 Гц, СКЗ детектор) | |
| Отстройка от несущей 30 кГц | -87 дБн/Гц |
| Отстройка от несущей 100 кГц | -100 дБн/Гц |
| Отстройка от несущей 1МГц | -120 дБн/Гц |
| Полоса пропускания (ПП) | |
| на уровне -3дБ | от 30 Гц до 1 МГц в последовательности 1-3-10 |
| погрешность | ±5% (ном.) |
| избирательность (по уровням 60 дБ/3 дБ) | < 5:1 (ном.) (цифровые фильтры, АЧХ приблизительно гауссовой формы) |
| Полоса видеофильтра | |
| на уровне -3дБ | от 3 Гц до 1 МГц в последовательности 1:3:10 |
| погрешность | ±5% (ном.) |
| Амплитудные параметры | |
| Пределы измерения | от среднего уровня собственных шумов до +20 дБм |
| Пределы ослабления вх. аттенюатора | от 0 до 51 дБ с шагом 1 дБ |
| Макс. средняя мощность непрерывного сигнала | +33 дБм; 3 минуты максимум (ном.); установка входного аттенюатора ≥ 20 дБ |
| Макс. постоянная составляющая | 50 В пост. тока |
|
Средний уровень собственного шума (ПП 30 Гц, полоса видеофильтра 3 Гц) * - Предусилитель выкл. (оп. уровень ≤ -50 дБм) ** - Предусилитель включен (оп. уровень ≤ -70 дБм) |
|
|
100 кГц < fc ≤ 1 МГц 1 МГц < fc ≤ 10 МГц fc = 50 МГц 10 МГц < fc ≤ 1,5 ГГц 1,5 ГГц < fc ≤ 3 ГГц |
-90 дБм* -115 дБм** -110 дБм* -128 дБм** -126 дБм (тип.)* -146 дБм (тип.)** -124 дБм* -144 дБм** -117 дБм* -136 дБм** |
| Диапазон отображения уровня | |
| Логарифмическая шкала | от 10 до 100 дБ, 10 делений, 1,2, 5, 10 дБ/дел |
| Единицы шкалы | дБм, дБмВ, дБмкВ |
| Линейная шкала | от 0 до 100%, 10 делений |
| Единицы шкалы | В, мкА, мВт, Вт |
| Число точек развертки | 461 |
| Погрешность отсчета уровня по маркеру | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | 0,01% от опорного уровня |
| Детекторы графика | нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный) |
| Число графиков | 4 |
| Режимы графиков | Clear/write (стирание:запись), maximum hold (накопление максимумов), аverage (усреднение) |
| Погрешность измерения уровня (от 20 до 30 °С, пик. детектор, предусилитель выкл., вх. сигнал от 0 до -50 дБм, аттенюатор 20 дБ, частота > 1 МГц, авт. развертка, ПП = 1 кГц, полоса видеофильтра 1 кГц, усреднение графиков для уменьшения шума) |
±1,5 дБ; ±0,5 дБ (тип. значение) |
| Опорный уровень | |
| Пределы установки | от -100 до +20 дБм с шагом 1 дБ |
| Разрешение | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | 1% от опорного уровня |
| КСВн на ВЧ входе (на частоте настройки) | |
| Установка аттенюатора 0 дБ | < 1,8:1 (от 10 МГц до 3,0 ГГц), ном. значение |
| Установка аттенюатора 10 дБ |
< 1,8:1 (от 100 кГц до 10 МГц), ном. значение < 1,5:1 (от 10 МГц до 2,5 ГГц), ном. значение < 1,8:1 (от 2,5 до 3 ГГц), тип. значение |
| Установка аттенюатора 20 дБ |
< 1,6:1 (от 100 кГц до 10 МГц), ном. значение < 1,4:1 (от 10 МГц до 3,0 ГГц), тип. значение |
| Продукты искажений и комбинационные составляющие | |
| Гарм. искажения второго порядка (точка перес. втор. порядка - SHI) | <-70 дБн при уровне смесителя -40 дБм |
| Интермодуляционные искажения третьего порядка (уровень TOI) | +10 дБм (тип. значение) |
| Собственные остаточные отклики | < -88 дБм (нагруженный вход, ослабление аттенюатора 0 дБ, предусилитель выкл., опорный уровень -30 дБм, частота > 30 МГц, ПП ≤ 10 |
| Развертка | |
| Время развертки | |
| при нулевой полосе обзора | от 6 мкс до 200 с |
| при полосе обзора ≥ 1 кГц | от 10 мс до 1000 с |
| режим развертки | непрерывный, однократный |
| перепад сигнала запуска | положительный или отрицательный (по выбору) |
| источник запуска | автоматический, сигнал видеотракта, внешний |
| задержка запуска | от 6 мкс до 200 с с разрешением 6 мкс |
| Демодуляция | |
| Диапазон частот | от 1 МГц до 3 ГГц |
| Погрешность определения мощности несущей | ±2 дБм; ±1 дБм (тип. значение) |
| Разрешающая способность отображения мощности несущей | 0,01 дБм |
| Измерение АМ сигналов | |
| частота модуляции | от20 Гц до 100 кГц |
| погрешность |
1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц |
| глубина | от 5 до 95% |
| погрешность | ±4 % (ном.) |
| Измерение ЧМ сигналов | |
| частота модуляции | от 20 Гц до 100 кГц |
| погрешность |
1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц |
| девиация | от 20 Гц до 400 кГц |
| погрешность | ±4 % (ном.) |
| Измерение АМн сигналов | |
| Символьная скорость | от 200 Гц до 100 кГц |
| Глубина модуляции | |
| диапазон | от 10 до 95% |
| погрешность | ±4 % от отсчета (ном.) |
| разр. способность отображ. | 0,01 Гц |
| Измерение ЧМн сигналов | |
| Символьная скорость | от 1 кГц до 100 кГц |
| Девиация ЧМн | |
| диапазон | от 1 кГц до 100 кГц |
| погрешность | ±4 % от отсчета (ном.) |
| разр. способность отображ. | 0,01 Гц |
| Соединители ввода-вывода | |
| ВЧ вход | соединитель типа N, розетка (50 Ом) |
| КСВн | < 1,5:1, от 10 МГц до 3,0 ГГц, вх. аттен. ≥ 10 дБ |
| Вход сигнала опорной частоты | 10 МГц/внешнего запуска |
| Частота опорного сигнала | 10 МГц |
| Амплитуда опорного сигнала | от 0 до +10 дБм |
| Уровень запуска | 5 В ТТЛ (12,6 В, 150 мА макс.) |
| Соединитель и вых. импеданс | соединитель типа N, розетка (50 Ом) |
| Соединители USB | |
| Интерфейс USB хоста | вилка типа А (протокол Version 1.1) |
| Интерфейс USB устройства | вилка типа В (протокол Version 1.1) |
| Общие характеристики | |
| Дисплей | Цветной дисплей 6,5 дюйма (170 мм), 640 х 480 точек с пассивной матрицей и частично отражающим слоем |
| Требования к питанию и калибровка | |
| Напряжение питания |
от 90 до 120 В или от 195 до 263 В перем. тока (от 47 до 63 Гц); от 12 до 18 В постоянного тока |
| Потребление | 12 Вт (тип. значение) |
| Время действия батареи (после полного заряда) |
4 часа (без следящего генератора) 3 часа (со следящим генератором) |
| Время заряда батареи | 3 часа |
| Срок службы батареи | от 300 до 500 циклов заряда |
| Время устан. рабочего режима | 30 минут |
| Периодичность калибровки | 1 год |
| Условия окружающей среды и массо-габаритные размеры | |
| Рабочая температура |
от -10 до +50 °С (при использовании батареи) от 0 до +40 °С (с адаптером перем./пост. тока) |
| Температура заряда батареи | от 0 до +50 °С |
| Предельные (хранение) | от -40 до +70 °С (для батареи: от -20 до +50 °С) |
| Относительная влажность | <95% |
| Масса и габаритные размеры | 3 кг; 318 (ширина) х 207 (высота) х 69 мм (глубина) |
