USB-осциллограф МЕГЕОН 15057

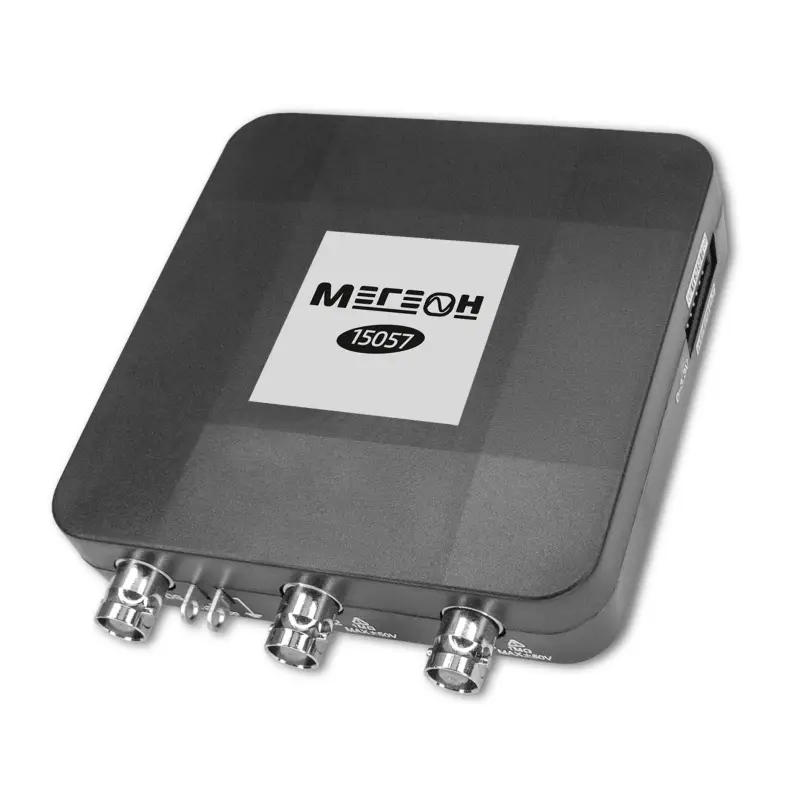

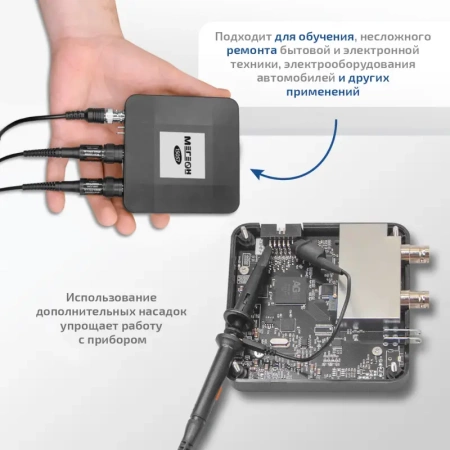

USB-осциллограф МЕГЕОН 15057 представляет собой компактное и многофункциональное устройство, предназначенное для точного анализа электрических сигналов в различных сферах — от промышленных исследований до радиолюбительских проектов. Этот прибор сочетает в себе высокую производительность и удобство использования благодаря своей конструкции в виде USB-приставки к персональному компьютеру, что позволяет экономить место на рабочем столе и обеспечивает простоту подключения .

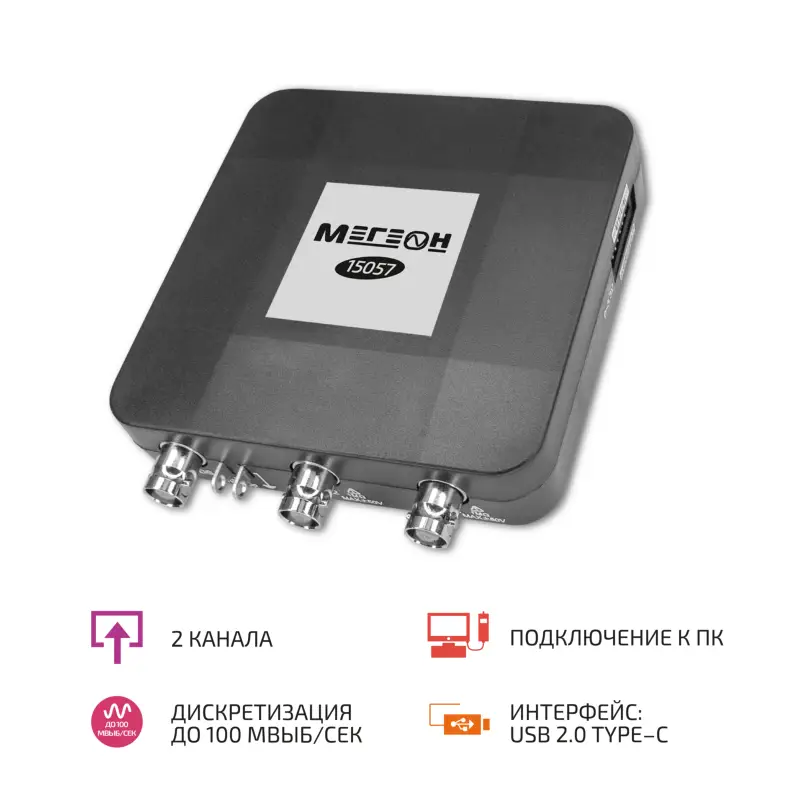

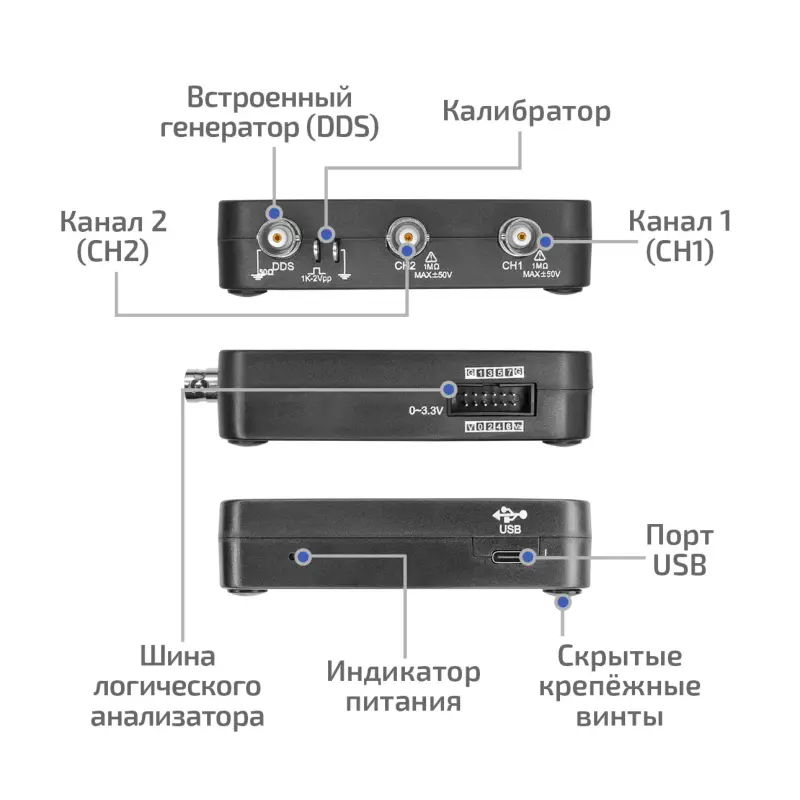

Осциллограф оснащен двумя аналоговыми входами с входным сопротивлением 1 МОм и емкостью 25 пФ, что обеспечивает точное измерение сигналов без значительных искажений. Полоса пропускания устройства достигает 12 МГц в одноканальном режиме, а частота дискретизации — 100 Мвыб/с, что позволяет фиксировать быстропеременные процессы с высокой детализацией. Для хранения данных используется встроенная память объемом 8 МБ, что особенно полезно при длительных измерениях и записи осциллограмм .

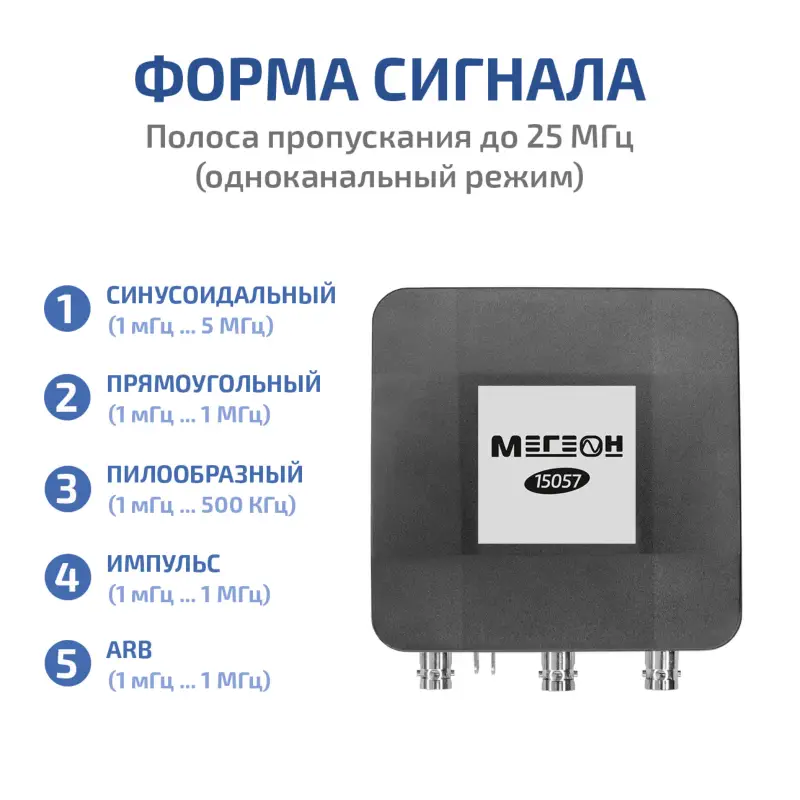

Одной из ключевых особенностей МЕГЕОН 15057 является встроенный генератор сигналов (DDS) с вертикальным разрешением 14 бит и частотой дискретизации 100 Мвыб/с. Этот модуль поддерживает различные формы сигналов, включая синусоидальные, прямоугольные, пилообразные и импульсные, с точностью измерения частоты ±5×10^-3. Генератор позволяет гибко настраивать параметры выходного сигнала, что делает прибор незаменимым при тестировании и настройке электронных схем .

Для углубленного анализа сигналов осциллограф оборудован встроенным анализатором спектра с полосой пропускания 12 МГц. Этот инструмент поддерживает 18 оконных функций, включая Ханнинга, Хэмминга, Блэкмана и другие, что позволяет минимизировать спектральные утечки и повысить точность измерений. Дополнительно устройство включает логический анализатор с частотой дискретизации 200 МГц, который расширяет возможности диагностики цифровых схем и протоколов передачи данных .

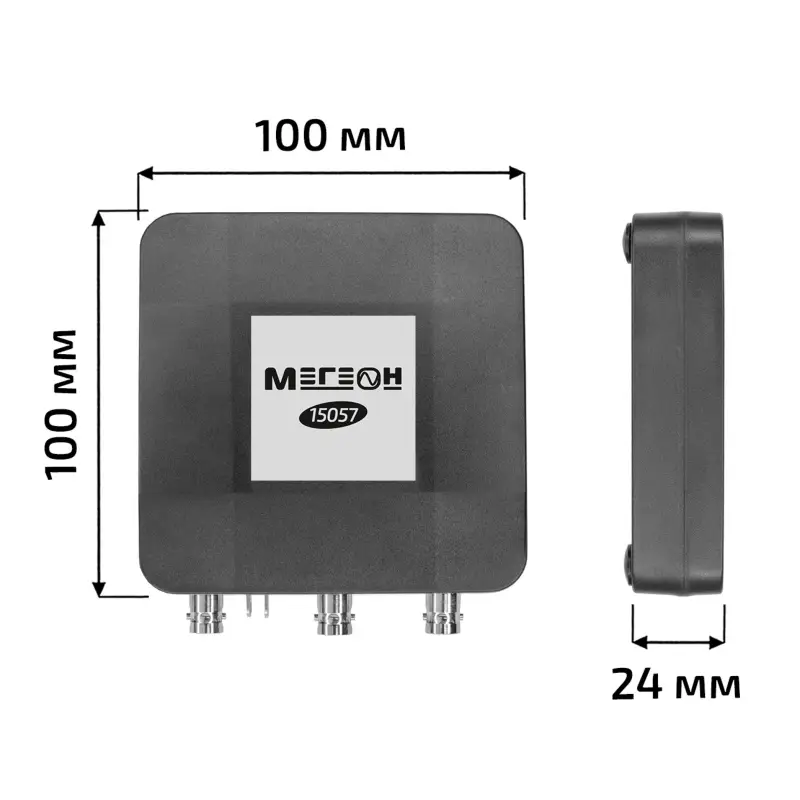

Функция длительной записи осциллограмм обеспечивает непрерывный мониторинг сигналов, что особенно важно при анализе медленно изменяющихся процессов или поиске редких событий. Прибор поддерживает сохранение данных в различных форматах, включая графические (.bmp, .jpg) и табличные (.csv), что упрощает документирование и дальнейшую обработку результатов. Благодаря питанию от USB-порта и компактным размерам (6,5 × 25,5 × 15,5 см) осциллограф легко интегрируется в любую рабочую среду, сохраняя при этом профессиональный уровень точности и функциональности .

Таким образом, МЕГЕОН 15057 представляет собой универсальное решение для инженеров, исследователей и радиолюбителей, сочетающее высокие технические характеристики с удобством использования. Его широкий функционал, включая генератор сигналов, спектральный анализ и логическую диагностику, делает его незаменимым инструментом для решения разнообразных задач в области электроники и радиотехники.
