* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия

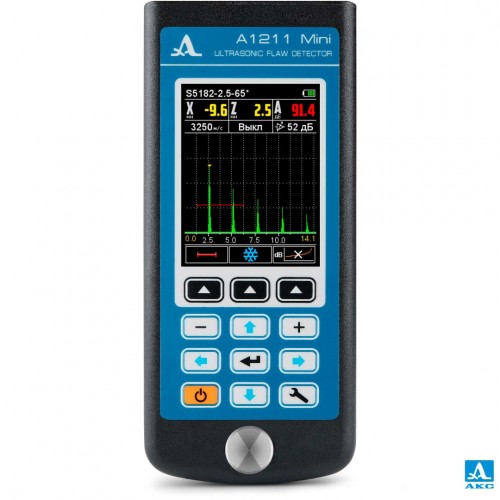

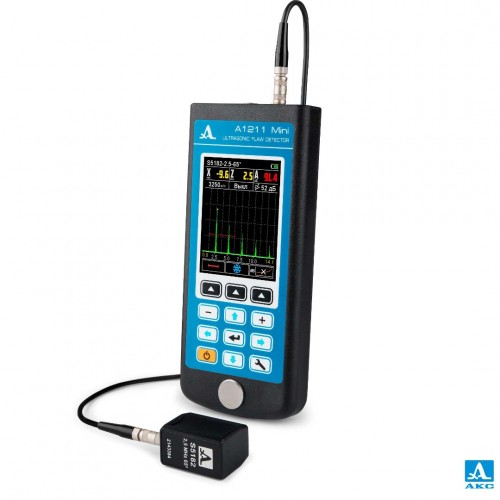

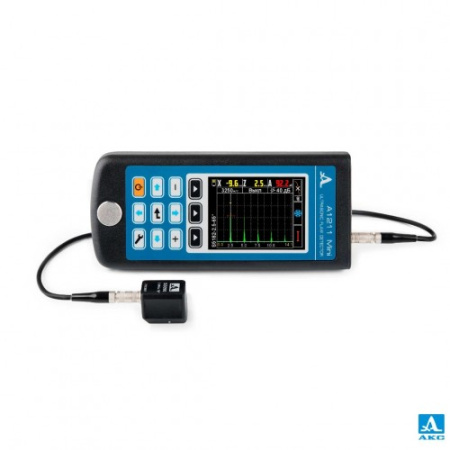

Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

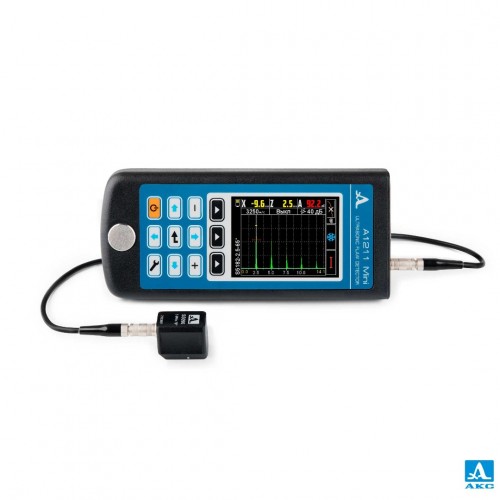

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности
- Измерение уровней сигналов и координат дефектов;
- Возможность выбора типа шкалы: мм - по глубине, мкс - время;
- Быстрый доступ к функциям управления;
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля;

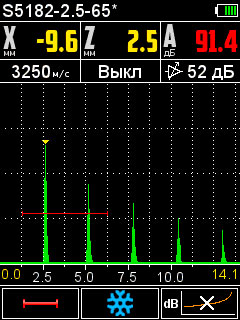

- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления;
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная;
- Индикатор уровня заряда аккумулятора;
- Оперативное управление яркостью подсветки экрана прибора;
- Дискретность индикации результатов измерений: 0,1 или 1 мм;
- Связь с ПК по USB;
- Программное обеспечение для приема данных из прибора и сохранения их на ПК;
- Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Возможности

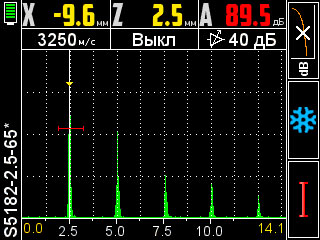

Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов

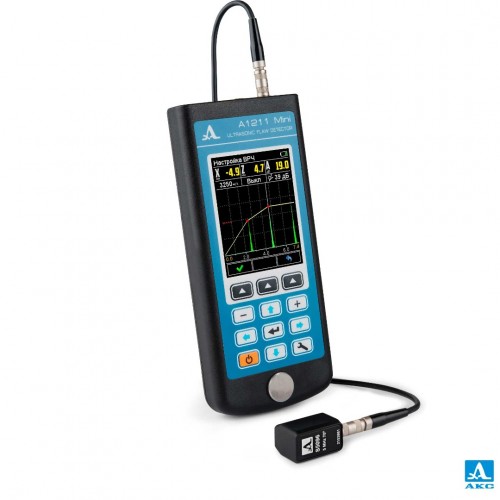

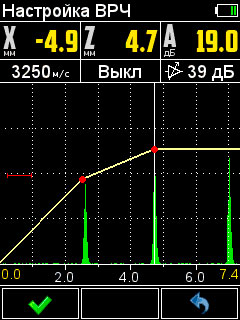

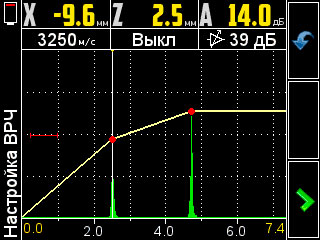

Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения

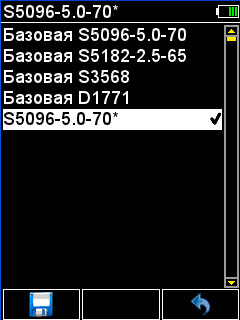

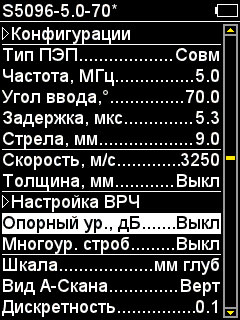

Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций

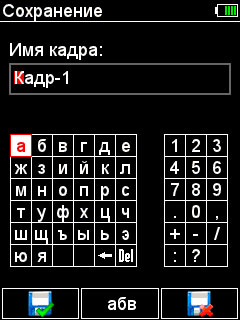

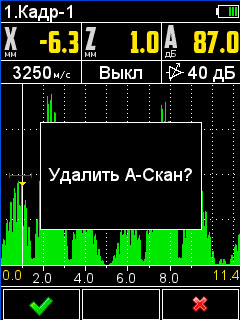

Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов

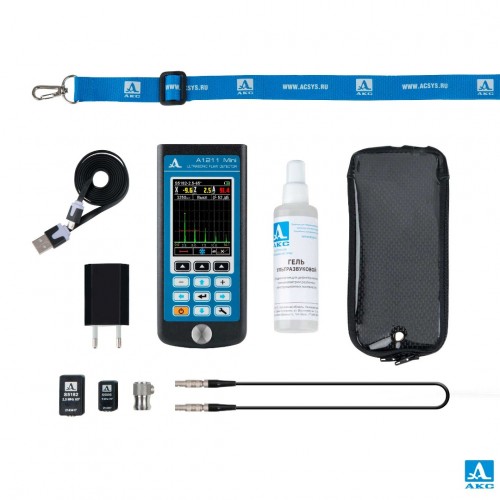

Базовый комплект
| Наименование | Код |
| А1211 Mini - УЗ дефектоскоп | 1118 |
| Преобразователь S3568 2.5A0D10CL | 1213 |
| Преобразователь S5182 2.5A65D12CS | 1462 |
| Преобразователь S5096 5.0A70D6CS | 1434 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1443 |
| Адаптер 220 В - USB | 1830 |
| Кабель USB A - Micro B | 1222 |
| Компакт-диск с документацией и ПО | 1511 |
| Чехол Т12 | 1612 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |

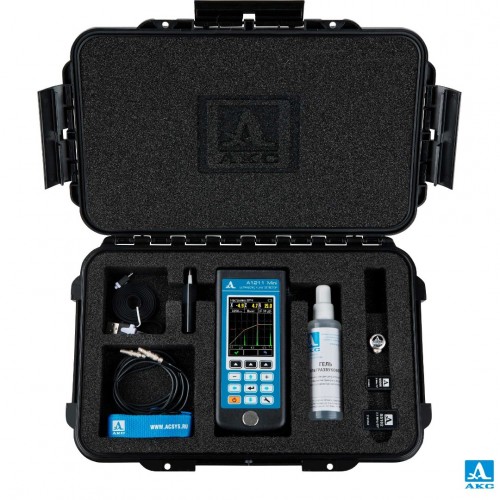

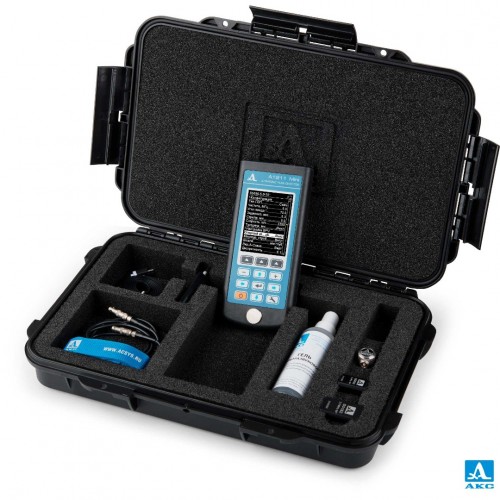

| Жесткий кейс Т12 | 1614 |
Материалы
- Рекламный буклет
- Свидетельство об утверждении типа средств измерений РФ;
- Сертификат о признании утверждения типа средств измерений в республике Казахстан;
- Сертификат об утверждении типа средств измерений в Республике Беларусь;
- Руководство по эксплуатации;
- Декларация о соответствии ЕАС.
| Параметр | Значение |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 – 14 999 м/с |
| Номинальные рабочие частоты ультразвука | 0.5 – 15 МГц |
| Диапазон перестройки усиления | от 0 до 80 дБ |
| Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями | |
| с преобразователем S3568 2.5A0D10CL | от 7 до 900 мм |
| с преобразователем D1771 4.0A0D12CL | от 2 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) | ±(0,03H+0,2) мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5А65D12CS | от 2 до 200 мм |
| S5096 5.0А70D6CS | от 2 до 90 мм |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: | |
| глубины H | ±(0,03H+1) мм |
| дальности по поверхности L | ±(0,03L+1) мм |
| Номинальное напряжение питания | 3,7 В |
| Продолжительность работы от аккумулятора, не менее | 9 ч |
| Габаритные размеры электронного блока, не более | 161х70х24 мм |
| Масса электронного блока, не более | 210 г |
| Средняя наработка на отказ | 18 000 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20 до +50 ºC |
