Расширитель портов серии СПРУТ МE216-18А

Расширитель портов серии СПРУТ МE216-18А представляет собой высокотехнологичное устройство, предназначенное для расширения возможностей измерительных комплексов в СВЧ-диапазоне. Он разработан с учетом современных требований к точности, скорости и стабильности радиочастотных измерений и отлично вписывается в лабораторную и производственную инфраструктуру, где необходима гибкая маршрутизация сигналов и высокая изоляция каналов.

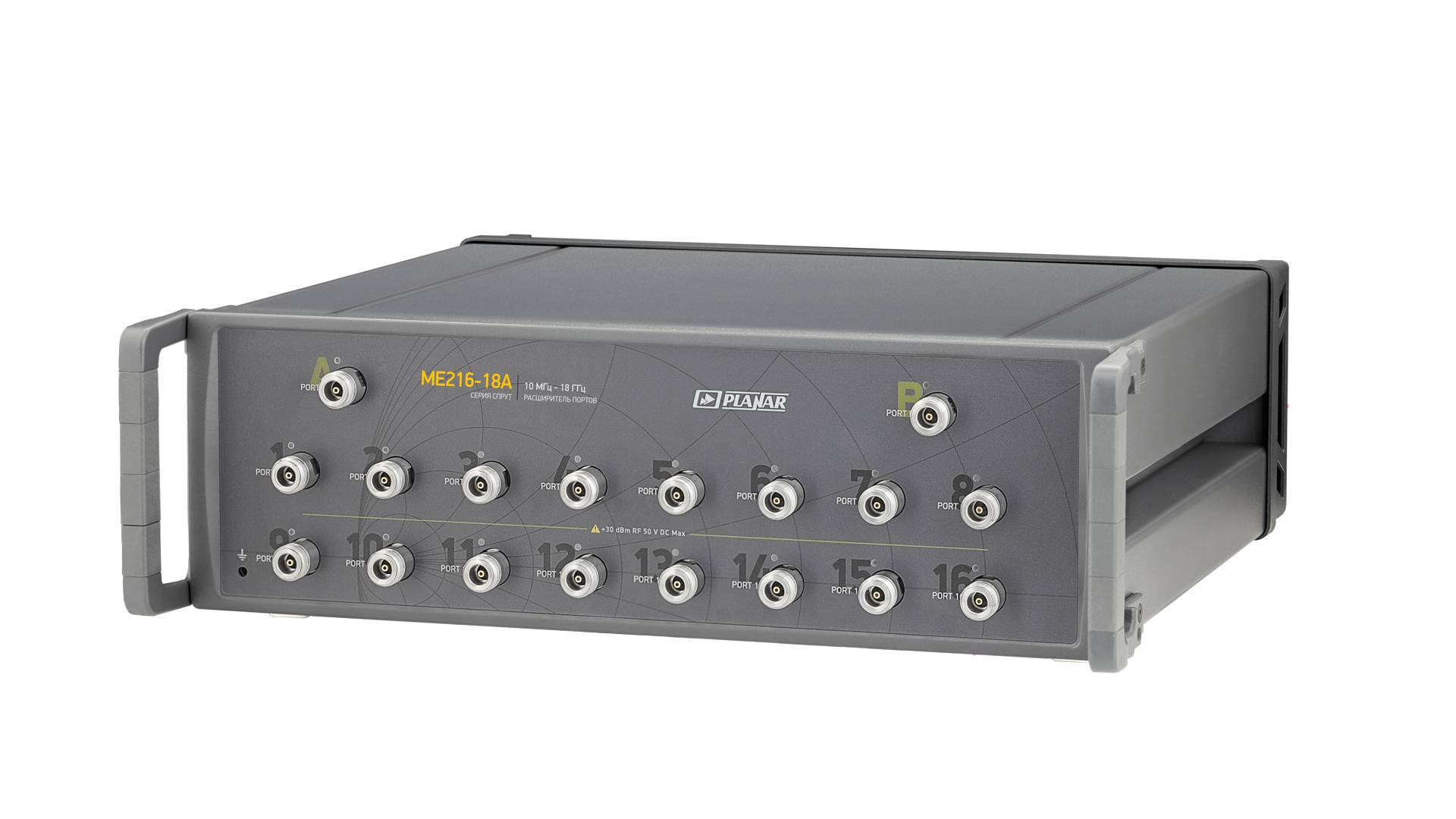

Основной рабочий диапазон устройства охватывает частоты от 100 кГц до 18 ГГц, что позволяет применять его в широком спектре задач, включая тестирование компонентов СВЧ-электроники, антенн, усилителей и других радиоэлектронных средств. Конфигурация коммутатора 2P16T означает наличие двух измерительных портов и шестнадцати переключаемых портов, обеспечивая высокую плотность подключения и значительную экономию места. В условиях многоканального тестирования это особенно важно, так как позволяет эффективно распределять ресурсы в автоматизированных системах контроля.

Устройство демонстрирует низкие потери, не превышающие 10 дБ, что делает его применение допустимым даже в чувствительных измерительных трактах. Коэффициенты отражения тщательно контролируются: при отключенных портах они составляют не более –17 дБ, а в остальных режимах не превышают –15 дБ. Это гарантирует минимальные паразитные отражения и стабильность передаваемого сигнала. Немаловажным параметром является и высокая изоляция между каналами — не менее 92 дБ, что критично при измерениях с высокой динамикой и плотной компоновке оборудования.

Максимальная допустимая коммутируемая мощность достигает 30 дБм, что эквивалентно 1 Вт, обеспечивая совместимость с большинством источников сигнала. Быстродействие устройства также находится на высоком уровне: время переключения не превышает 200 наносекунд, благодаря чему оно может использоваться в составе скоростных автоматизированных систем тестирования без риска потери синхронности.

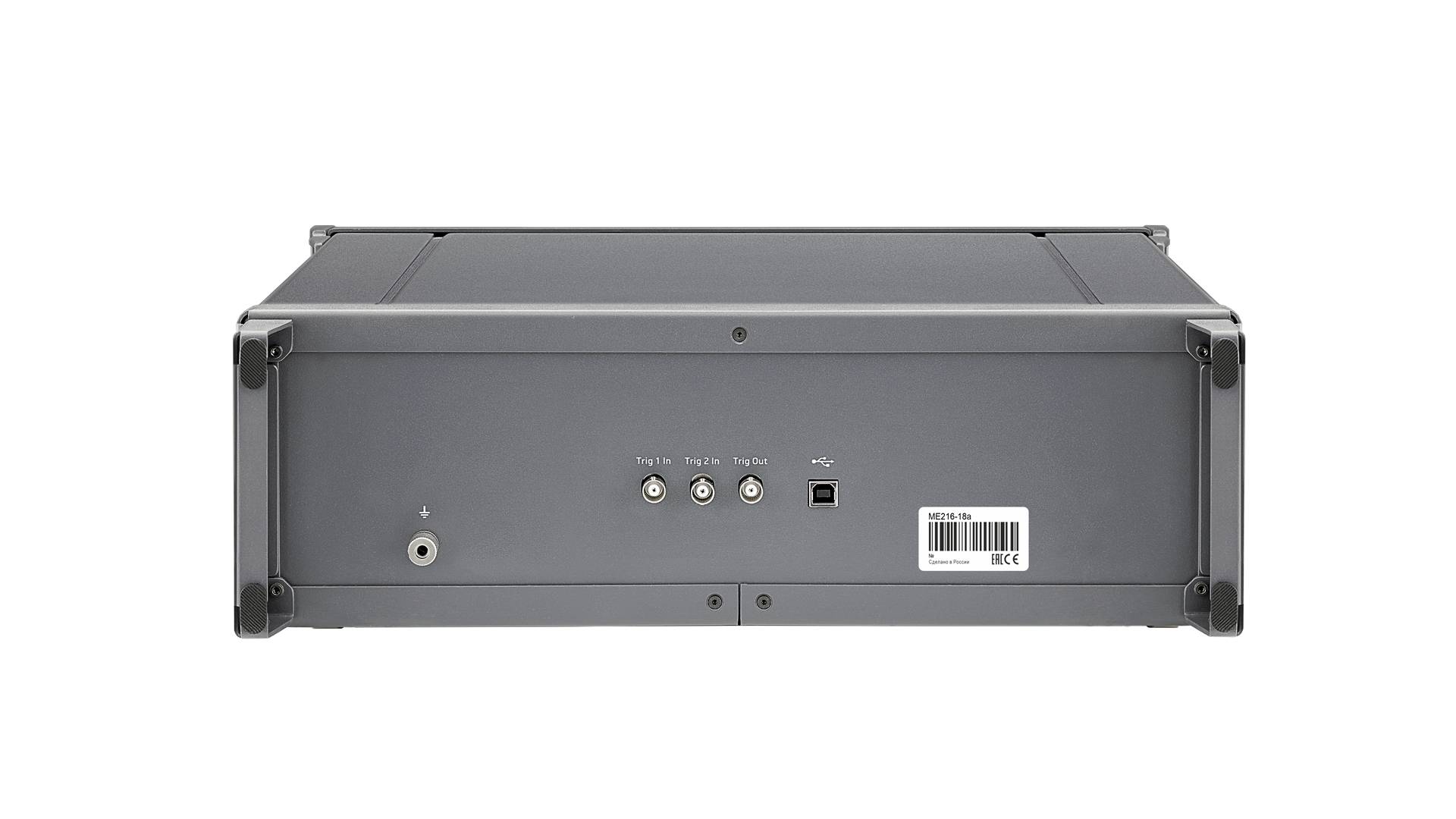

Соединители типа N обеспечивают надежное подключение и долговечность даже при многократных циклах коммутации. Управление устройством осуществляется через USB-интерфейс типа B, а для интеграции в синхронизированные измерительные стенды предусмотрены триггерные входы BNC-типа. Волновое сопротивление в 50 Ом соответствует промышленному стандарту, что упрощает интеграцию с остальным оборудованием и минимизирует согласующие потери.

В целом, СПРУТ МE216-18А — это профессиональное решение для задач, где требуются высокая точность коммутации, надежность и расширенные возможности по количеству подключаемых каналов в диапазоне до 18 ГГц.
