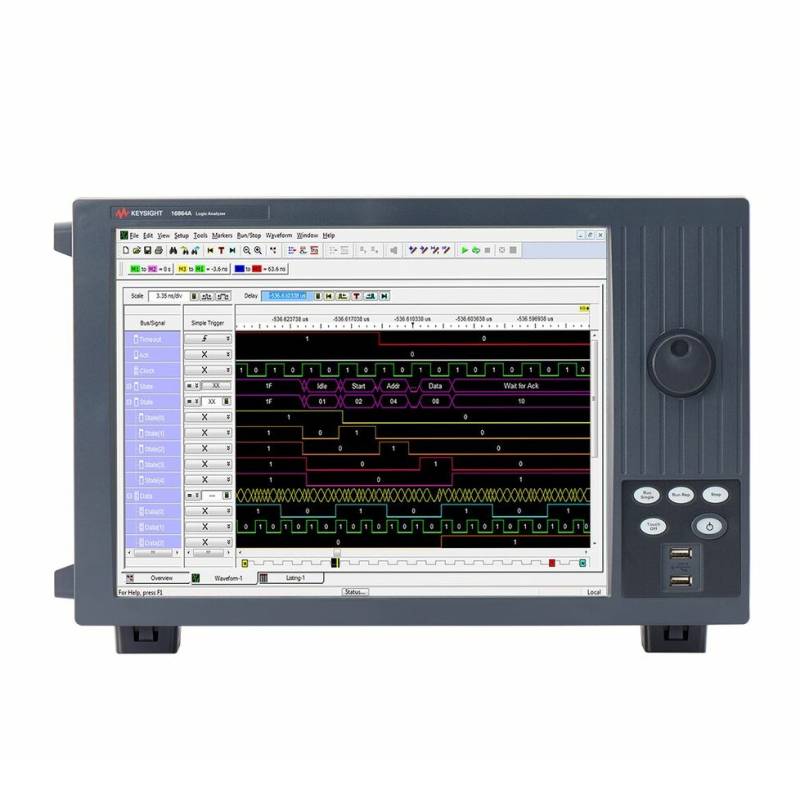

Портативный логический анализатор Keysight 16863A представляет собой высокотехнологичное измерительное устройство, предназначенное для глубокой диагностики и анализа цифровых сигналов в сложных электронных системах. Это современное решение сочетает в себе мощность стационарных приборов с удобством мобильного использования, сохраняя при этом выдающиеся технические характеристики, соответствующие самым строгим требованиям профессионалов в области электроники.
Наличие 102 каналов делает анализатор универсальным инструментом для одновременного контроля множества сигналов, что особенно важно при отладке многокомпонентных цифровых схем. В режиме анализа логических состояний устройство работает с тактовой частотой до 350 МГц, а в режиме анализа временных диаграмм обеспечивает частоту сбора данных до 2,5 ГГц. Это позволяет инженерам получать детальную картину поведения системы в реальном времени, отслеживая даже кратковременные аномалии в работе оборудования.
Глубина памяти в 2 Мбайт гарантирует хранение больших массивов данных, а максимальная скорость передачи информации в режиме логического анализа достигает 700 Мб/с. Такой показатель обеспечивает мгновенную реакцию прибора на происходящие изменения в сигнальной среде и способствует повышению эффективности при отладке. Диапазон установки порогового напряжения от -5 В до +5 В с шагом в 50 мВ позволяет точно адаптировать прибор под специфику различных логических уровней, применяемых в современной электронике.
Особого внимания заслуживает функция Timing Zoom, которая обеспечивает сверхвысокую частоту сбора данных — до 12,5 ГГц, позволяя значительно увеличить временное разрешение анализа. Это делает Keysight 16863A особенно полезным при исследовании скоростных интерфейсов и быстродействующих цифровых цепей. Подключение к компьютеру и другим устройствам осуществляется через интерфейсы USB 2.0, USB 3.0 и Ethernet, обеспечивая гибкость в использовании и совместимость с современными ИТ-средами. Устройство внесено в Государственный реестр средств измерений под номером 71350-18, что подтверждает его точность, надежность и соответствие требованиям метрологического контроля.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Логический анализатор |
|
Номер записи в ГосРеестре СИ
|
71350-18 |
|
Количество каналов
|
102 |
|
Тип сигнала
|
Одиночный, Дифференциальный |
|
Частота синхронного анализа
|
350 МГц |
|
Скорость передачи данных
|
700 Мбит/с |
|
Частота дискретизации
|
5 ГГц (в полуканальном режиме) |
|
Диагональ дисплея, дюйм
|
15" |
|
Интерфейс
|
USB, LAN, DisplayPort, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1024 x 768 |
|
Память
|
2 Мб |
|
Гарантия, (мес)
|
12 |
- Шнур питания
- Руководство по эксплуатации
- Клавиатура
- Мышь
- Сумка для принадлежностей
- 1686хA-700 Увеличение максимальной частоты внешнего тактового сигнала до 700 МГц и максимальной скорости передачи данных до 1,4 Гвыб/с в режиме АЛС
- 16862A-T10 Увеличение частоты сбора данных в режиме АВД до 10 ГГц
- 16864A-T10 Увеличение частоты сбора данных в режиме АВД до 10 ГГц
- 1686хA-004 Увеличение глубины памяти до 4 Mбит
- 1686хA-008 Увеличение глубины памяти до 8 Mбит
- 1686хA-016 Увеличение глубины памяти до 16 Mбит
- 1686хA-032 Увеличение глубины памяти до 32 Mбит
- 1686хA-064 Увеличение глубины памяти до 64 Mбит
- 1686хA-128 Увеличение глубины памяти до 128 Mбит
Опция 16864A-T10 требует установки опции 16864A-700
| Конфигурация логического анализатора | |
| Число каналов | 102 |
| Частота тактового сигнала в режиме анализа логических состояний | 350 МГц |
| Частота сбора данных в режиме анализа временных диаграмм | 2,5 ГГц |
| Анализ временных диаграмм (асинхронный режим сбора данных) | |
| Частота сбора данных | до 2,5 ГГц (при использовании всех каналов) или до 5 ГГц (при использовании половины каналов) |
| Глубина памяти | до 128 Мбайт (при использовании всех каналов) или до 256 Мбайт (при использовании половины каналов) |
| Анализ логических состояний (синхронный режим сбора данных) | |
| Скорость передачи данных | до 1,4 Гбит/с |
| Частота тактового сигнала | до 700 МГц |
