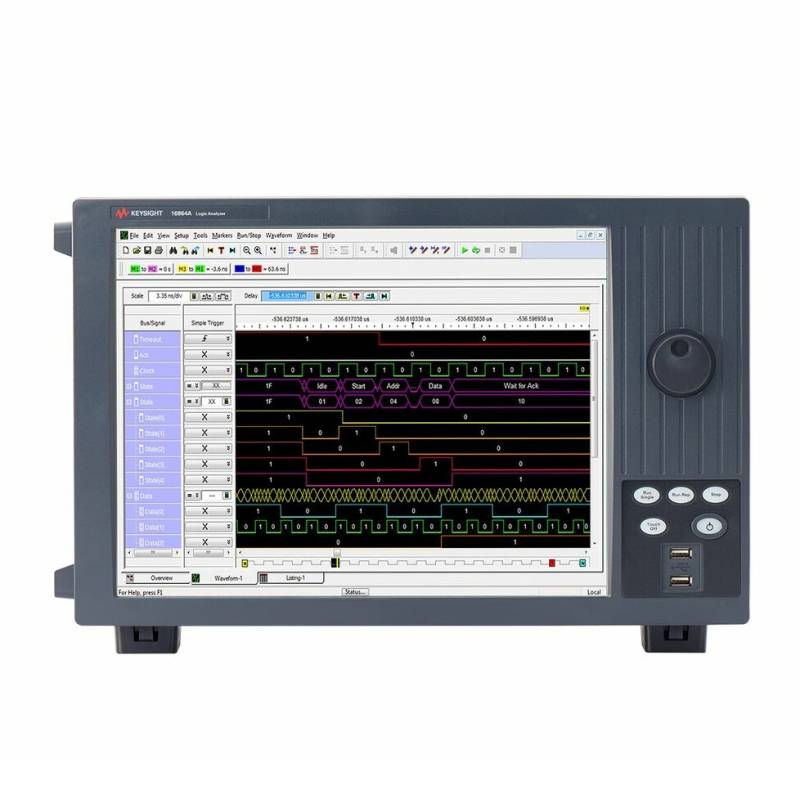

Портативный логический анализатор Keysight 16862A

Портативный логический анализатор Keysight 16862A представляет собой высокоточный и мощный инструмент для комплексного анализа цифровых систем и микропроцессорных интерфейсов. Это современное измерительное устройство, включённое в Государственный реестр средств измерений под номером 71350-18, официально сертифицировано для применения в профессиональной инженерной практике, на производстве, в научных и исследовательских лабораториях.

Модель 16862A отличается расширенными возможностями, в том числе благодаря наличию 68 каналов, что позволяет одновременно анализировать большое количество цифровых сигналов в многокомпонентных схемах. При этом прибор обеспечивает тактовую частоту до 350 мегагерц в режиме анализа логических состояний, что гарантирует высокую точность и достоверность получаемых данных. А частота сбора данных в режиме временного анализа достигает 2,5 гигагерца, что даёт возможность отслеживать мельчайшие изменения во временных диаграммах.

Одной из самых впечатляющих функций прибора является Timing Zoom, реализующая сбор данных с частотой 12,5 гигагерца. Это особенно важно при исследовании критических участков цифровых сигналов, таких как короткие импульсы, быстрые фронты и сложные переходные процессы. Даже в высокочастотных средах анализатор демонстрирует отличную детализацию без потери целостности сигнала. Глубина памяти в 2 мегабайта на каждый канал даёт инженеру свободу при длительном мониторинге, сохраняя всю важную информацию для последующего анализа.

Анализатор оснащён современными интерфейсами USB 2.0, USB 3.0 и Ethernet, что обеспечивает гибкость при подключении к компьютерам, серверам или другим устройствам сбора и обработки информации. Это делает 16862A универсальным и легко интегрируемым решением. Также стоит отметить широкие возможности по установке напряжения порога срабатывания: диапазон от -5 до +5 вольт с шагом в 50 милливольт позволяет адаптировать устройство к сигналам различных логических уровней и стандартов.

Скорость передачи данных до 0,7 гигабайта в секунду подчёркивает высокую производительность и скорость отклика анализатора, особенно при работе с большими объёмами информации. В совокупности все эти характеристики делают Keysight 16862A незаменимым инструментом при разработке, тестировании и отладке сложных цифровых устройств, предоставляя профессионалам максимальную точность, надёжность и удобство в портативном форм-факторе.
