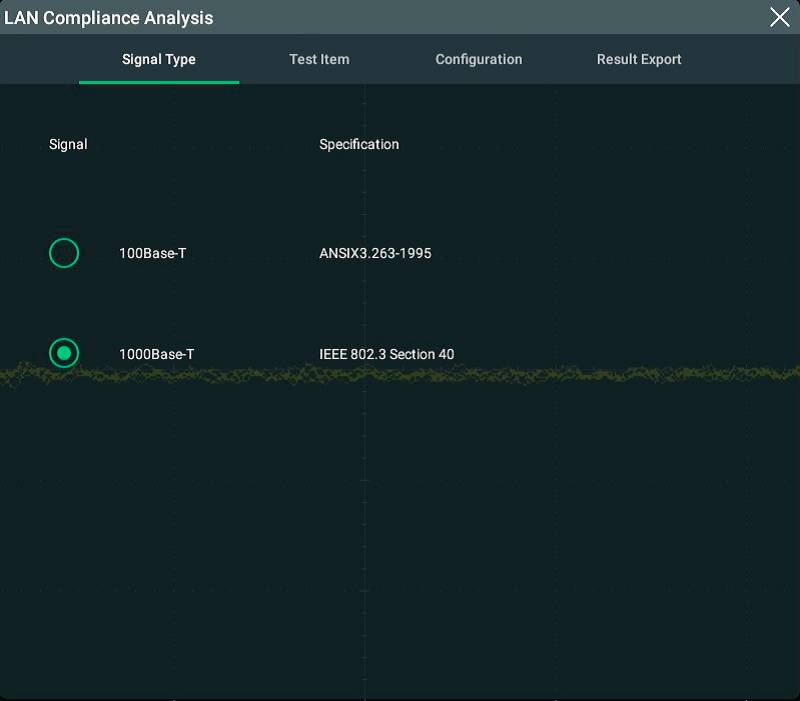

DS80000-ENETC – это программное обеспечение для проверки соответствия требованиям стандартов IEEE802.3 Ethernet 100BASE-TX/1000BASE-T с помощью цифровых осциллографов серии DS80000.
После измерения параметров, автоматически формируются и отображаются протоколы испытаний и эпюры напряжений.
Особенности:
- Протоколирование результатов измерений;
- Быстрая поставка;
- Конкурентная цена;
- Для тестирования необходима дополнительная оснастка TF-ENETC-STP.
| Параметр | Описание | Допуски | |
| Мин. | Макс. | ||
| Выходное напряжение (Output Voltage) | + Vout | 950 мВ | 1050 мВ |
| - Vout | -1050 мВ | - 950 мВ | |
| Амплитудная симметричность (Amplitude Symmetry) | Симметрия амплитуды сигнала | 0,98 | 1,02 |
| Время нарастания/спада (Rise/Fall Time) | Время нарастания для положительного импульса (+Ve) | 3 нс | 5 нс |
| Время нарастания для отрицательного импульса (-Ve) | |||
| Время спада для положительного импульса (+Ve) | |||
| Время спада для отрицательного импульса (-Ve) | |||
| Ассиметрия между фронтом и спадом (Rise/Fall Time Symmetry) | Симметрия времени нарастания/спада для положительного импульса (+Ve) | 0 пс | 500 пс |
| Симметрия времени нарастания/спада для отрицательного импульса (-Ve) | |||
| Выброс на переходной характеристике (Overshoot) | Выброс на положительном импульсе (+Ve) | 0 % | 5 % |
| Выброс на отрицательном импульсе (+Ve) | |||
| Джиттер длительности цикла (Duty Cycle Distortion) | Джиттер длительности цикла | 0 пс | 500 пс |
| Глазковая диаграмма (Eye) | Глазковая диаграмма | В соответствии с шаблоном | |
| Джиттер (Jitter) | Джиттер на нарастающем фронте (+Ve) | 0 нс | 1,4 нс |
| Джиттер на спадающем фронте (-Ve) | |||
