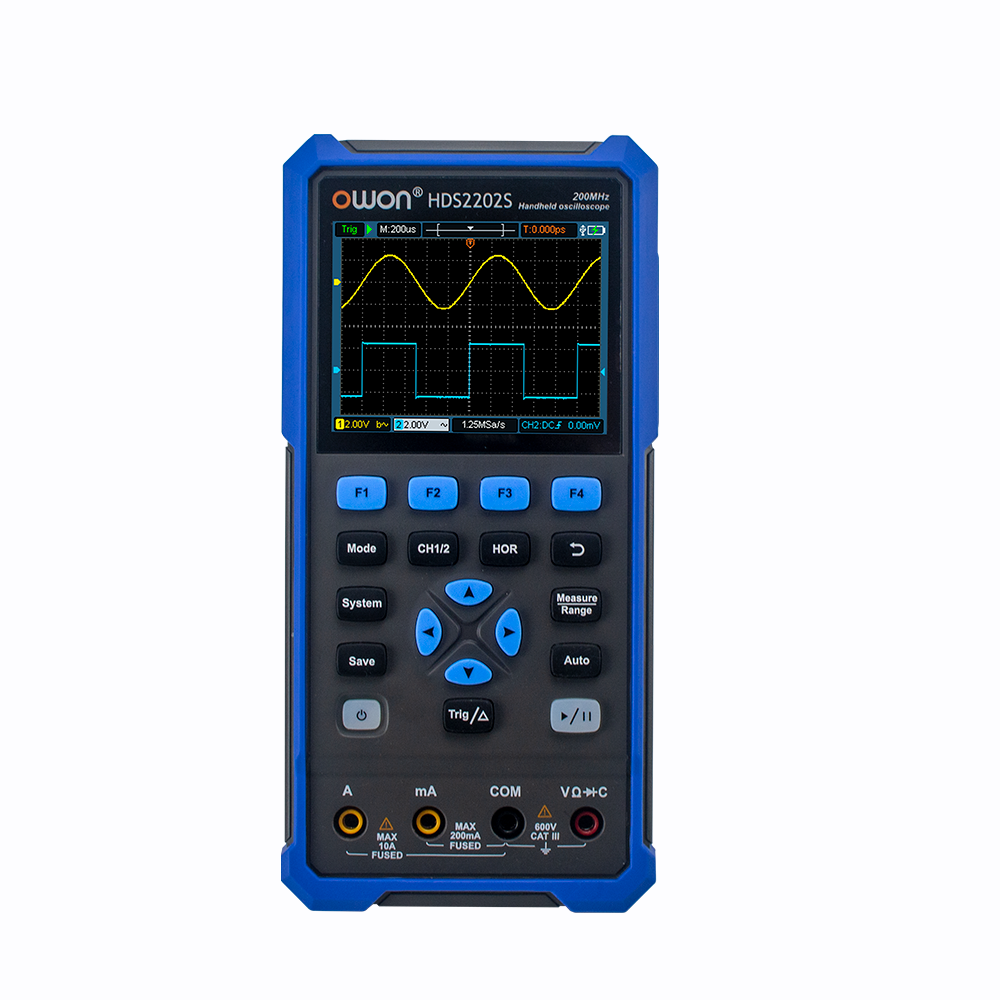

OWON HDS2202S — это осциллограф-мультиметр, который сочетает в себе функции двух приборов: осциллографа и мультиметра. Он имеет два аналоговых входных канала, обеспечивающих одновременное исследование двух сигналов, и полосу пропускания 200 МГц, позволяющую изучать сигналы в широком диапазоне частот.
Частота дискретизации составляет 1 ГГц в одноканальном режиме и 500 МГц в двухканальном режиме, что обеспечивает точные и детальные данные о сигналах. Горизонтальная развёртка варьируется от 2 нс/деление до 1000 с/деление, а вертикальная — от 10 мВ/деление до 10 В/деление с разрешением 8 бит.
Скорость захвата осциллограмм составляет 10 000 осциллограмм в секунду, что позволяет быстро и точно регистрировать сигналы. Режимы запуска включают автоматический, нормальный и одиночный, что позволяет настроить прибор под конкретные задачи.
Память осциллографа составляет 8 К отсчётов в одноканальном режиме и 4 К в двухканальном режиме, что позволяет сохранять большой объём данных для последующего анализа. Также имеется функция самокалибровки и курсорные измерения для анализа амплитуды, времени, dV и dT.
HDS2202S также является цифровым многофункциональным мультиметром, который измеряет напряжение постоянного и переменного тока, силу постоянного и переменного тока, сопротивление, ёмкость и проводит тест проводимости и тест диодов.
В целом, OWON HDS2202S — это универсальный и надёжный инструмент для инженеров, работающих с электроникой и электрическими системами.
Частота дискретизации составляет 1 ГГц в одноканальном режиме и 500 МГц в двухканальном режиме, что обеспечивает точные и детальные данные о сигналах. Горизонтальная развёртка варьируется от 2 нс/деление до 1000 с/деление, а вертикальная — от 10 мВ/деление до 10 В/деление с разрешением 8 бит.
Скорость захвата осциллограмм составляет 10 000 осциллограмм в секунду, что позволяет быстро и точно регистрировать сигналы. Режимы запуска включают автоматический, нормальный и одиночный, что позволяет настроить прибор под конкретные задачи.
Память осциллографа составляет 8 К отсчётов в одноканальном режиме и 4 К в двухканальном режиме, что позволяет сохранять большой объём данных для последующего анализа. Также имеется функция самокалибровки и курсорные измерения для анализа амплитуды, времени, dV и dT.
HDS2202S также является цифровым многофункциональным мультиметром, который измеряет напряжение постоянного и переменного тока, силу постоянного и переменного тока, сопротивление, ёмкость и проводит тест проводимости и тест диодов.
В целом, OWON HDS2202S — это универсальный и надёжный инструмент для инженеров, работающих с электроникой и электрическими системами.
Цифровой запоминающий осциллограф:
- Количество аналоговых входных каналов: два
- Полоса пропускания: 200 МГц
- Частота дискретизации в реальном времени: 1ГГц (один канал), 500 МГц (два канала)
- Горизонтальная развертка: 2 нс/дел … 1000 с/дел
- Вертикальная развертка: 10 мВ/дел … 10 В/дел; разрешение 8 бит
- Скорость захвата: 10 000 осц/с/
- Режимы запуска: автоматический, нормальный, одиночный
- Память: 8к отсчетов (один канал), 4к (два канала)
- Функция самокалибровки
- Курсорные измерения: амплитуда, время, dV, dT
- Автоматические измерения: период, частота, амплитуда, среднее, размах, минимум, максимум
- Тип входа: открытый, закрытый, заземление, входной импеданс: 1МОм, 16пФ
- Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1.
Цифровой многофункциональный мкльтиметр:
- Напряжение постоянного тока,В от 0,01 мВ до 1000
- Напряжение переменного (40 Гц-1 кГц) тока, В от 0,01 мВ до 750
- Сила постоянного тока, А от 0,01 мА до 10
- Сила переменного (40 Гц-1 кГц) тока, А от 0,01 мА до 10
- Функция True RMS (истинное среднеквадратичное значение) да
- Автоматический или ручной выбор пределов измерений
- Сопротивление: 0,01 Ом … 100 МОм
- Емкость: 1 пФ ... 2 000 мкФ
- Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом
- Тест диодов
- Фиксация показаний дисплея (HOLD)
- Индикация перегрузки: символ «OL» на дисплее
- Индикатор разряда батарей
- Разрядность мультиметра: 20000 отсчетов
- Предохранители: 400мА/250В, 10А/600В
Встроенный генератор сигналов произвольной формы:
- Встроенные формы сигнала:
- Синус: 0,1 Гц … 25 МГц
- Прямоугольник: 0,1 Гц … 5 МГц
- Пила: 0,1 Гц … 1 МГц Импульс: 0,1 Гц … 5 МГц
- Произвольной формы: 0,1 Гц … 5 МГц - Частота дискретизации: 125 МГц
- Количество каналов: один
- Глубина записи: 8 к
- Амплитуда (50 Ом): 0,01 Vpp … 2,5 Vpp
- Вертикальное разрешение: 14 бит
- Выходной импеданс: 50 Ом
Другие характеристики:
- Цветной TFT экран с диагональю 8,9 см разрешением 320 х 240
- Гарантия производителя: 3 года
- Языки меню: есть русский,
- Пользовательские настройки, сохранение и вызов:
- до 4-х банков пользовательских установок осциллографа
- до 4-х опорных пользовательских форм волны
- до 4-х файлов (форм сигнала)
- до 4-х изображений экрана - Системные настройки регулируемые:
- яркость: 10% … 100 %
- время подсветки: 30/60/120 секунд, постоянно
- время отображения меню: 5/10/20/30/60 секунд
- время автоотключения: 10/30/60 минут, без автовыключения
- звуковой сигнал: включен, выключен (в реж. мультиметр- постоянно включен) - Коммуникационный интерфейс: USB Type C
- Диапазон рабочих температур: 0°С ... +40°С
- Диапазон температур хранения: -20°С ... +60°С
- Сертификат: EAC
- Питание: литиевые аккумуляторы 3,7В/2200 мАч х 2 шт. тип 18650
- Потребление: менее 5 Вт, может работать непрерывно около 6 часов
- Размеры прибора: 198 х 96 х 38 мм
- Вес прибора: 600 г
- Вес с упаковкой: 1100 г
- Габариты упаковки: 245 х 160 х 90 мм
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
3,5" |
|
Интерфейс
|
USB |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
24 |
|
Дополнительные функции
|
Мультиметр |
- HDS2202S
- аккумуляторы
- зарядное устройство
- USB-кабель Type C для зарядки и подключению к ПК
- пассивный осциллографический пробник BNC
- пробник BNC – крокодилы 2 шт.
- щупы мультиметра
- регулировочная отвертка
- сумка чехол
- инструкция по эксплуатации
| Цифровой запоминающий осциллограф | |
| Количество аналоговых входных каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации в реальном времени | 1 ГГц (один канал), 500 МГц (два канала) |
| Горизонтальная развертка | 2 нс/дел … 1000 с/дел |
| Вертикальная развертка | 10 мВ/дел … 10 В/дел; разрешение 8 бит |
| Скорость захвата | 10 000 осциллограмм в секунду |
| Режимы запуска | автоматический, нормальный, одиночный |
| Память | 8K отсчетов (один канал), 4K (два канала) |
| Функция самокалибровки | есть |
| Курсорные измерения | амплитуда, время, dV, dT |
| Автоматические измерения | период, частота, амплитуда, среднее, размах, минимум, максимум |
| Тип входа | открытый, закрытый, заземление, входной импеданс: 1 МОм, 16 пФ |
| Максимальное напряжение по входу | 400 В (постоянное + переменное) размах, аттенюатор 10:1 |
| Цифровой многофункциональный мультиметр | |
| Напряжение постоянного тока | от 0,01 мВ до 1000 В |
| Напряжение переменного (40 Гц-1 кГц) тока | от 0,01 мВ до 750 В |
| Сила постоянного тока | от 0,01 мА до 10 А |
| Сила переменного (40 Гц-1 кГц) тока | от 0,01 мА до 10 А |
| Функция True RMS (истинное среднеквадратичное значение) | есть |
| Выбор пределов измерений | автоматический или ручной |
| Сопротивление | 0,01 Ом … 100 МОм |
| Емкость | 1 пФ ... 2 000 мкФ |
| Тест проводимости | звуковой сигнал при сопротивлении менее ~50 Ом |
| Тест диодов | есть |
| Фиксация показаний дисплея (HOLD) | есть |
| Индикация перегрузки | символ «OL» на дисплее |
| Индикатор разряда батарей | есть |
| Разрядность мультиметра | 20000 отсчетов |
| Предохранители | 400мА/250В, 10А/600В |
| Встроенный генератор сигналов произвольной формы | |
| Встроенные формы сигнала |
Синус: 0,1 Гц … 25 МГц Прямоугольник: 0,1 Гц … 5 МГц Пила: 0,1 Гц … 1 МГц Импульс: 0,1 Гц … 5 МГц Произвольной формы: 0,1 Гц … 5 МГц |
| Частота дискретизации | 125 МГц |
| Количество каналов | 1 |
| Глубина записи | 8K |
| Амплитуда (50 Ом) | 0,01 Vpp … 2,5 Vpp |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Дисплей | цветной TFT экран с диагональю 8,9 см разрешением 320 х 240 |
| Языки меню | есть, русский |
| Пользовательские настройки, сохранение и вызов |
до 4-х банков пользовательских установок осциллографа до 4-х опорных пользовательских форм волны до 4-х файлов (форм сигнала) до 4-х изображений экрана |
| Системные настройки регулируемые |
яркость: 10% … 100 % время подсветки: 30/60/120 секунд, постоянно время отображения меню: 5/10/20/30/60 секунд время автоотключения: 10/30/60 минут, без автовыключения звуковой сигнал: включен, выключен (в режиме мультиметр — постоянно включен) |
| Коммуникационный интерфейс | USB Type C |
| Диапазон рабочих температур | 0°С ... +40°С |
| Диапазон температур хранения | -20°С ... +60°С |
| Сертификат | EAC |
| Питание | литиевые аккумуляторы 3,7 В/2200 мАч х 2 штуки, тип 18650 |
| Потребление | менее 5 Вт, может работать непрерывно около 6 часов |
| Размеры прибора | 198 х 96 х 38 мм |
| Вес прибора | 600 г |
| Вес с упаковкой | 1100 г |
| Габариты упаковки | 245 х 160 х 90 мм |
