PPC4 – переопределение исключительных характеристик в цифровом калибраторе давления
|
А также:
|

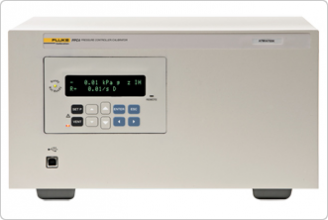

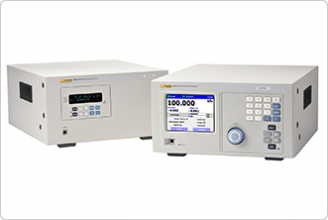

Контроллер-калибратор давления PPC4™ Pressure Controller/Calibrator выпускается в различных конфигурациях от лабораторного стендового прибора до полностью автоматизированного производственного модуля, работающего круглосуточно 7 дней в неделю.
|
Базовый и расширенный варианты контроллера PPC4 включают в себя все функции, присущие современному цифровому калибратору давления
|
Общие технические характеристики PPC4 |
|
| Требования к электропитанию | от 100 до 240 В перем. тока, 50/60 Гц, 70 Вт макс. потребление |
| Температурный диапазон эксплуатации | от 15 до 40 °C |
| Диапазон температур при хранении | от –20 до 70 °C |
| Вибрация | В соответствии со стандартом MIL-T-28800D |
| Масса | 16,6 кг |
| Габариты | |
| PPC4: | 19 см В x 35 см Ш x 41 см Г |

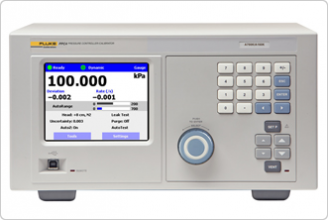

| PPC4-ui: | 19 см (В) x 35 см (Ш) x 45 см (Г) |
| Интерфейсы дистанционной передачи данных |
RS232 (COM1, COM2), USB (передняя панель) Дополнительно: IEEE-488.2 или Ethernet и USB (задняя панель) |
| Поддерживаемые языки (расширенный пользовательский интерфейс и ПО кабины) | Английский, испанский, итальянский, немецкий, китайский (традиционный), китайский (упрощенный), португальский, русский, французский, чешский и японский |
| Диапазоны давления | от вакуума до 14 МПа |
| Рабочая среда | Любой чистый, сухой, некоррозионный газ |
| Давление в линии нагнетания | Максимальное желаемое давление начала открытия +70 кПа |
| Давление на выходе | Атмосферное или вакуум для давлений ниже 35 кПа приборное |

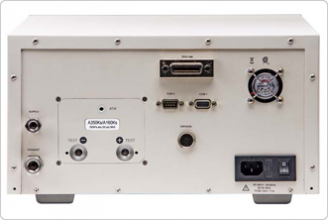

| Подсоединение давления | |
| TEST (+), TEST (-) (ТЕСТ (+), ТЕСТ (-)): | 1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США)) |
| SUPPLY (ПОДАЧА): | 1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США)) |
| EXHAUST (ВЫПУСК): | 3/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США)) |
| АТМ: | 10-32 UNF (американская унифицированная тонкая резьба) |
| Ограничения по давлению | |
| Максимальное рабочее испытательное давление: | 103 % Hi Q-RPT максимум |
| Максимальное давление, которое выдерживает порт подачи TEST без повреждения: | 115 % Hi Q-RPT максимум |
| Датчик коммунальной системы (если имеется) | |
| Разрешение: | 0,001 % общего диапазона |
| Точность: | 0,1 % общего диапазона |
Измерение давления |
|
| Время прогрева | Для получения наиболее точных результатов при холодном включении рекомендуется подождать 30 минут, пока температура стабилизируется. |
| Разрешение | До 1 миллионной доли, устанавливается пользователем |
| Влияние ускорения | ± 0,008 % /g максимум, наихудшая ось. Допускается работа при отклонении на ± 20° от плоскости отсчета без существенного эффекта. |
| Расчетная годовая стабильность1 | ± 0.005 % от показаний (режим приборного или абсолютного измерения с регулярным использованием AutoZero) |
| Точность2 |
Полномасштабный эталонный Q-RPT Class ± 0,01 % полного диапазона AutoRanged4 Эталонный Q-RPT Class ± 0,008 % от показаний5 Премиум Q-RPT Class ±0,005 % от показаний7 |
| Погрешность измерения3 |
Полномасштабный эталонный Q-RPT Class ± 0,015 % полного диапазона AutoRanged4 Эталонный Q-RPT Class ± 0,01 % от показаний6 Премиум Q-RPT Class ± 0,008 % от показаний8 |
1 Расчетный предел стабильности измерения модуля Q-RPT (k = 2) в течение одного года в предположении регулярного использования функции AutoZero. Функция AutoZero включается автоматически в режиме приборного измерения при вентиляции и выполняет сравнение с барометрическим эталоном в режиме абсолютного измерения. Расчетная стабильность в режиме абсолютного измерения в течение одного года без AutoZ составляет ± (0,005 % диапазона Q-RPT + 0,005 % от показаний).
2 Совместная оценка линейности, гистерезиса, повторяемости. Прибавьте + 1 Па в режиме приборного измерения к показанию Axxx (абсолютное значение) модуля Q-RPT на разрешение и кратковременную стабильность встроенного барометра.
3 Максимальное отклонение показания модуля Q-RPT от истинного значения приложенного давления, включая точность, расчетный годовой предел стабильности, температурный эффект и погрешность калибровки, объединенные и расширенные (k = 2) в соответствии с документом ISO «Guide to the Expression of Uncertainty in Measurement» (Руководство по представлению погрешности измерения).
4 % диапазона AutoRanged, но при условии, что диапазон AutoRanged составляет не менее 30 % диапазона Q-RPT (10 % с BG15K и G15K).
5 ±0,008 % от показаний, находящихся в диапазоне от 30 до 100 % полного диапазона Q-RPT. Менее 30 %; ±0,0024 % полного диапазона Q-RPT.
6 ±0,01 % от показаний, находящихся в диапазоне от 30 до 100 % полного диапазона Q-RPT. Менее 30 %; ±0,0030 % полного диапазона Q-RPT.
7±0,005 % от показания, находящегося в диапазоне от 30 до 100 % любого диапазона AutoRanged между 30 и 100 % максимального диапазона Q-RPT. Менее 30 %; ±0,0015 % диапазона AutoRanged или 0,0005 % диапазона Q-RPT в зависимости от того, что больше.
8±0,008 % от показания, находящегося в диапазоне от 30 до 100 % любого диапазона AutoRanged между 30 и 100 % максимального диапазона Q-RPT. Менее 30 %; ±0,0024 % диапазона AutoRanged или 0,0007 % диапазона Q-RPT в зависимости от того, что больше.
Примечание.В технической записке 8050TN11 приводится подробное описание погрешностей модуля PPC4 Q-RPT.
Режимы управления давлением и индикация готовности |
|
| Статический режим |
Давление устанавливается в пределах удержания, и в замкнутом испытательном объеме управление отключается. Давление «готово», если оно находится в пределах удержания и испытание на стабильность завершено успешно. |
| Динамический режим | Давление устанавливается в пределах удержания и постоянно регулируется таким образом, чтобы оно было всегда точно равно заданному значению. Давление «готово», если оно находится в пределах удержания. |
| Контрольные параметры | Пределы удержания, пределы стабильности (значения по умолчанию могут корректироваться пользователем) |
Характеристики управления давлением |
|
| Точность управления | ± 4 миллионные доли диапазона Q-RPT или ± 0,4 миллионной доли диапазона HI Q-RPT, в зависимости от того, что больше. |
| Наинизшее контролируемое давление в динамическом режиме | Приборное: ноль устанавливается при автоматической вентиляции. Наинизшая точка выше или ниже нуля ограничивается только разрешением и точностью измерений модуля Q-RPT. Абсолютное, отрицательное манометрическое: ±0,05 % диапазона Q-RPT или 1 кПа, в зависимости от того, что больше |
|
Предельное давление (абсолютное, отрицательное манометрическое) |
С вариантом низкого предельного давления: типовое значение 50 Па, зависит от вакуумного насоса и соединений Без варианта низкого предельного давления: от 200 до 700 Па в зависимости от вакуумного насоса и соединений |
| Типовое время готовности заданного давления (0,005 % предела удержания, испытательный объем 50 куб. см) | от 15 до 35 с |
|
Время изменения (от АТМ до всей шкалы при испытательном объеме 50 куб. см) |
30 с |
| Типовой испытательный объем |
диапазон HI Q-RPT: 0 – 2 МПа: 0 – 1 000 куб. см диапазон HI Q-RPT: 3,5 – 14 МПа: 0 – 500 куб. см |
