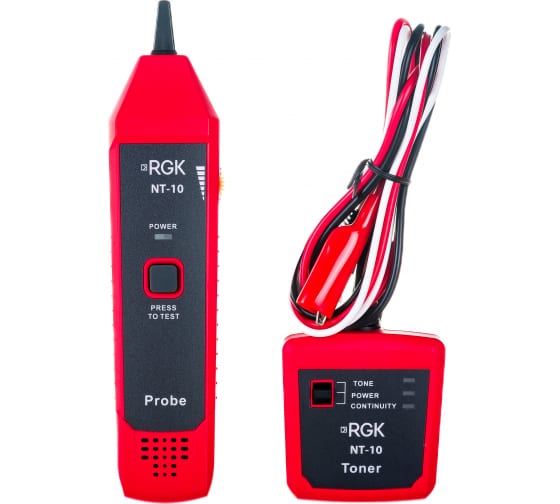

Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию, нахождению и наладке кабелей связи различных типов без вскрытия изоляции. Комплект прибора состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной.
Кабельный тестер может работать с телефонными и силовыми линиями, проводными парами, локальными сетями, аудио-видеокабелями и др. При этом эффективная дальность тестирования может доходить до 3000 м.

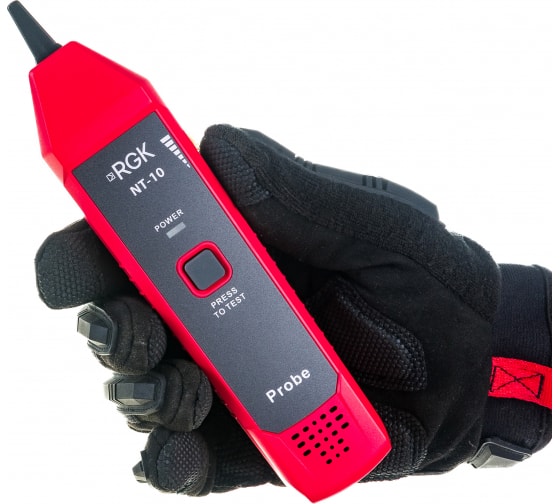

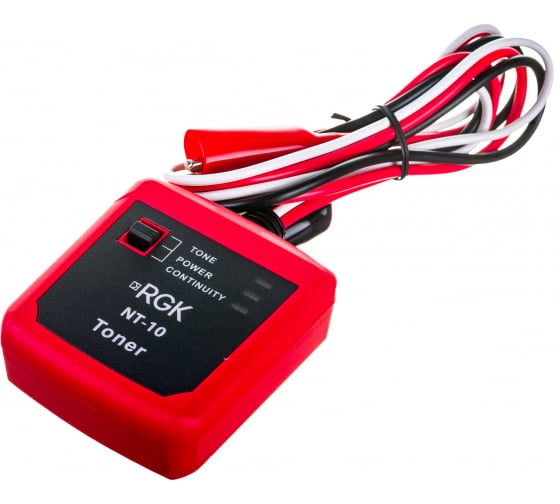

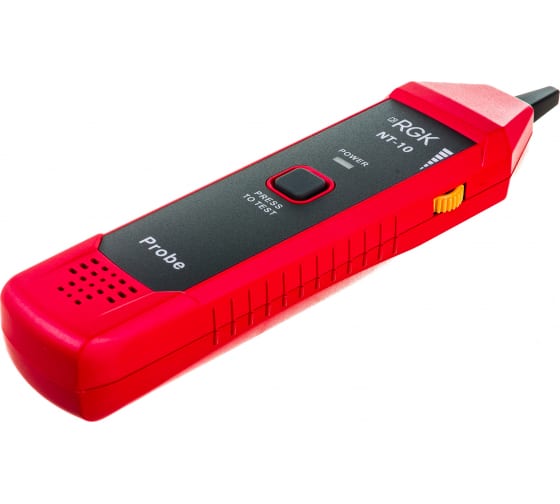

Сетевой тестер RGK NT-10 прост в освоении. Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии с помощью зажимов или штекера RJ11. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи.
Оба элемента комплекта питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор. Для замены достаточно снять крышку батарейного отсека и заменить элементы питания соблюдая полярность.
Отличительные особенности тестера RGK NT-10
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
- Проверка полярности телефонных линий.
- Максимальное напряжение на контактах - 60 В постоянного тока.
- Трансмиттер мощностью 10 мВт.
- Модульный штекер и разъем RJ11.
- Регулятор громкости приемника.

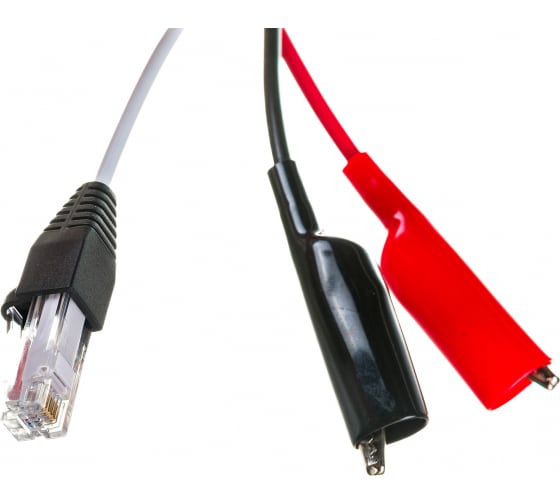

- Тестовые провода с зажимами типа “крокодил”.
|
Тип прибора
|
Кабельный тестер |
|
Рабочие частоты генератора, Гц
|
1400 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Максимальное выходное напряжение
|
8 В |
|
Максимальный выходной ток
|
40 мА |
|
Максимальная выходная мощность
|
10 мВт |
|
Проверка видео линии
|
Есть |
|
Стандарты тестируемых линий связи
|
RJ11 |
|
Дистанция трассировки
|
3 км |
|
Питание
|
Батарея 9 В тип 6F22 - 2 шт. |
|
Тип дисплея
|
LED |
|
Гарантия, (мес)
|
12 |
| № | Наименование | Количество |
|---|---|---|
| 1 | Тон-генератор | 1 - шт. |
| 2 | Приемник | 1- шт. |
| 3 | Батарейка 9В | 2 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Параметры | Значение |
|---|---|
| Выходная мощность | 10 мВт (при сопротивлении 600 Ом) |
| Выходная частота | 1,25/1,4 kHz |
| Глубина частотной модуляции | 6Hz |
| Выходное напряжение в режиме проверки целостности | 8В, постоянный ток |
| Защита входного напряжения тон-генератора | 60В, постоянный ток |
| Питание трансмиттера батарея | 9В |
| Индикатор низкого заряда батареи | ≤7В |
| Рабочая температура | 0°С ... +40°С |
| Температура хранения | -10°С ... +50°С |
| Размеры | 74 x 68 x 28 мм |
| Вес | 150 г |
| Приемник | |
| Входное сопротивление | >100 мОм |
| Макс. ток в режиме ожидания | ~10 мА |
| Макс. рабочий ток ресивера | <40 мА (AC, RMS) |
| Питание батарея | 9В |
| Индикатор низкого заряда батареи | ≤7В |
| Рабочая температура | 0°С ... +40°С |
| Температура хранения | -10°С ... +50°С |
| Размеры | 208 x 47 x 33 мм |
| Вес | 130 г |
| Тестирование телефонных линий | |
| Расстояние трекинга телефонных линий | ≥3000 м |
| Определение полярности телефонных линий | Функция DCV, диапазон: +/-(5V~52V) |
