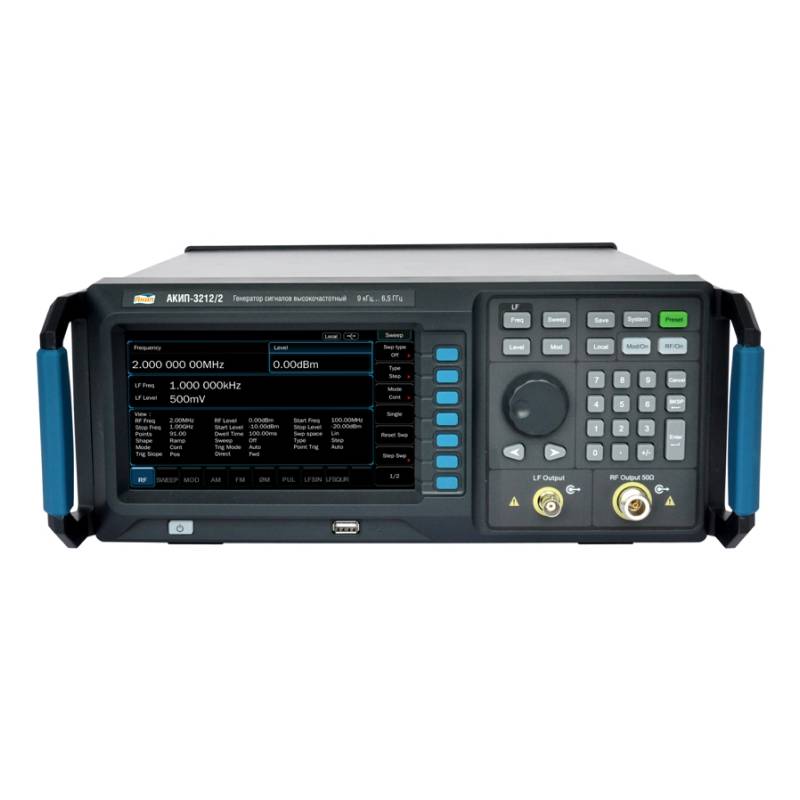

Генератор ВЧ-сигналов АКИП-3212/2 представляет собой высокотехнологичное устройство, предназначенное для генерации сигналов в широком частотном диапазоне. Его возможности охватывают как высокие, так и низкие частоты, что делает его универсальным решением для лабораторных исследований, тестирования радиоэлектронных компонентов и систем связи.
Одной из ключевых особенностей прибора является его широкий частотный диапазон. ВЧ-диапазон простирается от 9 кГц до 6,5 ГГц, что позволяет работать с современными стандартами беспроводной связи, включая Wi-Fi, 5G и спутниковые технологии. Низкочастотный диапазон от 0,01 Гц до 200 кГц обеспечивает гибкость при тестировании аудиоустройств, датчиков и других низкочастотных систем. Высокая точность установки частоты с разрешением 0,01 Гц и погрешностью ±5×10-6 гарантирует стабильность и воспроизводимость сигналов.
Генератор отличается прецизионной регулировкой выходного уровня в диапазоне от -130 дБм до +20 дБм с шагом 0,01 дБ. Это позволяет точно настраивать амплитуду сигнала, что особенно важно при калибровке измерительных систем и проверке чувствительности приемников. Минимальная погрешность установки уровня (≤ 1,3 дБ) обеспечивает высокую достоверность измерений.
Фазовый шум на отстройке 20 кГц не превышает -107 дБн/Гц, что свидетельствует о высокой чистоте сигнала. Это критично для задач, требующих минимальных искажений, таких как тестирование радиолокационных систем и высокоскоростных цифровых интерфейсов.
Прибор поддерживает различные виды модуляции, включая амплитудную (AM), частотную (ЧМ), фазовую (ФМ) и импульсную (ИМ), что расширяет его применение в моделировании сложных сигналов. Удобство управления обеспечивает сенсорный ЖК-экран с диагональю 17 см, а наличие интерфейсов LAN и USB позволяет интегрировать устройство в автоматизированные измерительные системы.
Таким образом, генератор АКИП-3212/2 сочетает в себе высокую точность, широкий функционал и удобство эксплуатации, делая его незаменимым инструментом для профессионалов в области радиоэлектроники и телекоммуникаций.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
6,5 |
|
Фазовый шум
|
-107 дБн/Гц |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-120 … 13 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3212/2
- Руководство по эксплуатации+ программное обеспечение (CD)
- Кабель питания
- N-BNC коннектор
| Параметр | АКИП-3212/1 | АКИП-3212/2 | |
| Выходная частота | |||
| Диапазон | 9 кГц … 3,6 ГГц | 9 кГц … 6,5 ГГц | |
| Дискретность установки | 0,01 Гц | ||
| Пределы допускаемой относительной погрешности установки частоты |
Стандартно: ±5×10-6 Опция OCXO: ±5×10-7 Есть вход сигнала внешней опорной частоты 10 МГц |
||
| Выходной уровень | |||
| Диапазон установки уровня выходного сигнала, 50 Ом |
АКИП-3212/1 9 кГц ≤ f < 100 кГц 100 кГц ≤ f < 3 ГГц 3 ГГц < f ≤ 3,6 ГГц |
-110 … +13 дБм -110 … +20 дБм (-110 … +13 дБм) -110 … +20 дБм (-90 … +13 дБм) |
|
|
АКИП-3212/2 9 кГц ≤ f < 100 кГц 100 кГц ≤ f < 4 ГГц 4 ГГц < f ≤ 6,5 ГГц |
-130 … +20 дБм (-110 … +13 дБм) -130 … +20 дБм (-120 … +13 дБм) -130 … +20 дБм (-110 … +13 дБм) |
||
| Разрешение | 0,01 дБ | ||
| Погрешность установки |
АКИП-3212/1 100 кГц ≤ f ≤ 3,6 ГГц |
-110…-60 дБм ≤ 2 дБ -60 дБм…+13 дБм ≤ 1 дБ |
|
|
АКИП-3212/2 9 кГц ≤ f ≤ 100 кГц |
-110…-90 дБм ≤ 0,7 дБ -90…-60 дБм ≤ 0,7 дБ -60…+13 дБм ≤ 0,7 дБ |
||
| 100 кГц ≤ f ≤ 4 ГГц |
-120…-90 дБм ≤ 1 дБ -90…-60 дБм ≤ 0,9 дБ -60…+13 дБм ≤ 0,7 дБ |
||
| 100 кГц ≤ f ≤ 4 ГГц |
-110…-90 дБм ≤ 1,3 дБ -90…-60 дБм ≤ 1 дБ -60…+13 дБм ≤ 0,7 дБ |
||
| Температура окружающей среды 20˚С…30˚С. | |||
| КСВН | ≤1,8 при уровне ≤ -10 дБм | ||
| Защита выхода | Максимально допустимое обратное напряжение | 50 Впост | |
| Максимальная обратная входная мощность | 1 Вт (1 МГц ≤ f ≤ 3,6 ГГц) | 0,5 Вт (1 МГц ≤ f ≤ 6,5 ГГц) | |
| Плотность фазовых шумов (отстройка 20 кГц) |
100 кГц ≤ f ≤ 2,4 ГГц <-105 дБн/Гц 2,4 ГГц < f ≤ 3,6 ГГц <-100 дБн/Гц |
100 кГц ≤ f ≤ 1,6 ГГц <-107 дБн/Гц 1,6 ГГц < f ≤ 3,6 ГГц <-105 дБн/Гц 3,6 ГГц < f ≤ 6,5 ГГц <-102 дБн/Гц |
|
| Уровень гармонических искажений** |
<-30 дБн диапазон частот: 1 МГц < f ≤ 3,6 ГГц уровень сигнала ≤+13 дБм |
<-30 дБн диапазон частот: 100 кГц < f ≤ 6,5 ГГц уровень сигнала ≤+13 дБм |
|
| Уровень негармонических искажений |
<-60 дБн 100 кГц < f ≤ 2,4 ГГц <-54 дБн 2,4 ГГц < f ≤ 3,6 ГГц |
<-64 дБн 100 кГц < f ≤ 1,6 ГГц <-60 дБн 1,6 ГГц < f ≤ 3,6 ГГц <-55 дБн 3,6 ГГц < f ≤ 6,5 ГГц при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц |
|
| Свипирование частота / уровень (ГКЧ) | |||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | ||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | ||
| Режим работы | Однократный, непрерывный | ||
| Форма свипирования | Треугольная, пилообразная | ||
| Число точек свипирования |
Шаговый режим: 2 … 65535 По списку: 1 … 6001 |
||
| Длительность точки | 20 мс … 100 с | ||
| Источник синхронизации | Внешний, внутренний, ручной, по шине (USB, LAN) | ||
| НЧ выход | |||
| Формы сигнала | Синус, прямоугольник | ||
| Диапазон частот |
0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц) 0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц) |
||
| Диапазон установки уровня выходного сигнала, 50 Ом | 1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ) | ||
| Диапазон установки смещения постоянной составляющей | Максимально -3 В … +3 В (разрешение: 1 мВ) | ||
| Амплитудная модуляция (внутреняя / внешняя) | |||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | ||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | ||
| Частота модуляции | 10 Гц … 100 кГц | ||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%) | ||
| Частотная модуляция (внутреняя / внешняя) | |||
| Девиация частоты* | Макс. N*1 МГц | ||
| Погрешность установки девиации частоты (Δf), Гц | ±(0,02·Δf+20) | ||
| Частота модуляции | 10 Гц … 100 кГц | ||
| Коэффициент гармоник ЧМ | <2 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) | ||
| Фазовая модуляция (внутреняя / внешняя) | |||
| Девиация фазы* | N*5 рад | ||
| Разрешение | 0,01 рад | ||
| Погрешность установки девиации фазы (Δφ), рад | ±(0,01·Δφ + 0,1) | ||
| Частота модуляции | 10 Гц … 100 кГц | ||
| Импульсная модуляция и генератор импульсов (внутреняя / внешняя) | |||
| Подавление в паузе | >70 дБн (100 кГц < f ≤ 3,6 ГГц) | >70 дБн (100 кГц < f ≤ 6,5 ГГц) | |
| Фронт/срез | ≤50 нс | ||
| Частота повторения импульсов | до 1 МГц | ||
| Диапазон установки периода следования | 40 нс …170 с, разрешение 10 нс | ||
| Диапазон установки длительности импульса | 10 нс … (170 с -10 нс), разрешение 10 нс | ||
| Диапазон установки задержки запуска | 10 нс …170 с, разрешение 10 нс | ||
| Источник синхронизации | Внешний, внутренний, ручной, по шине (USB, LAN) | ||
| Генератор пачек импульсов | |||
| Число импульсов | 1 … 2047 | ||
| Число повторений | 1 … 256 | ||
| Длительность импульса | 20 нс … 170 с | ||
| Входы / Выходы | |||
| Передняя панель | |||
| ВЧ выход | N тип (мама), 50 Ом | ||
| НЧ выход | BNC тип (мама), 50 Ом | ||
| Задняя панель | |||
| Вход синхронизации | BNC тип (мама), 1 кОм, 3,3 В TTL | ||
| Вход внешней модуляции | BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик | ||
| Импульс вход/выход | BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В | ||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом | ||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, +5 дБм … +10 дБм | ||
| Общие данные | |||
| ЖК-дисплей | Сенсорный емкостной, диагональ 17 см | ||
| Память | Встроенная, поддержка USB Flash дисков | ||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | ||
| Потребляемая мощность | Не более 60 Вт | ||
| Рабочая температура | 5…45°С | ||
| Интерфейсы | LAN, USB-Device | ||
| Габаритные размеры | 388 × 113 × 364 мм (ШхВхГ) | ||
| Масса | 6 кг | 8 кг | |
| Примечание: | ||||
| *Масштабный коэффициент N: | ||||
| - в диапазоне частот от 227,5 МГц до 455 МГц включительно, N=0,125 | ||||
| - в диапазоне частот свыше 455 МГц до 910 МГц включительно, N=0,25 | ||||
| - в диапазоне частот свыше 910 МГц до 1820 МГц включительно, N=0,5 | ||||
| - в диапазоне частот свыше 1820 МГц до 3600 МГц включительно, N=1 | ||||
| - в диапазоне частот свыше 3600 МГц до 6500 МГц включительно, N=2 | ||||
| Возможности одновременной модуляции: | ||||
|
|
АМПЛИТУДНАЯ | ЧАСТОТНАЯ | ФАЗОВАЯ | ИМПУЛЬСНАЯ |
| АМПЛИТУДНАЯ | x | ● | ● | (●) |
| ЧАСТОТНАЯ | ● | x | x | ● |
| ФАЗОВАЯ | ● | x | x | ● |
| ИМПУЛЬСНАЯ | (●) | ● | ● | x |
| ● – совместимо | ||||
| (●) – совместимо с ограничениями | ||||
| x – не совместимо | ||||
