Артикул:
m-114188
Характеристики
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.0001
Макс. частота (ГГц)
—
0.005
Выходной импеданс
—
50 Ом
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

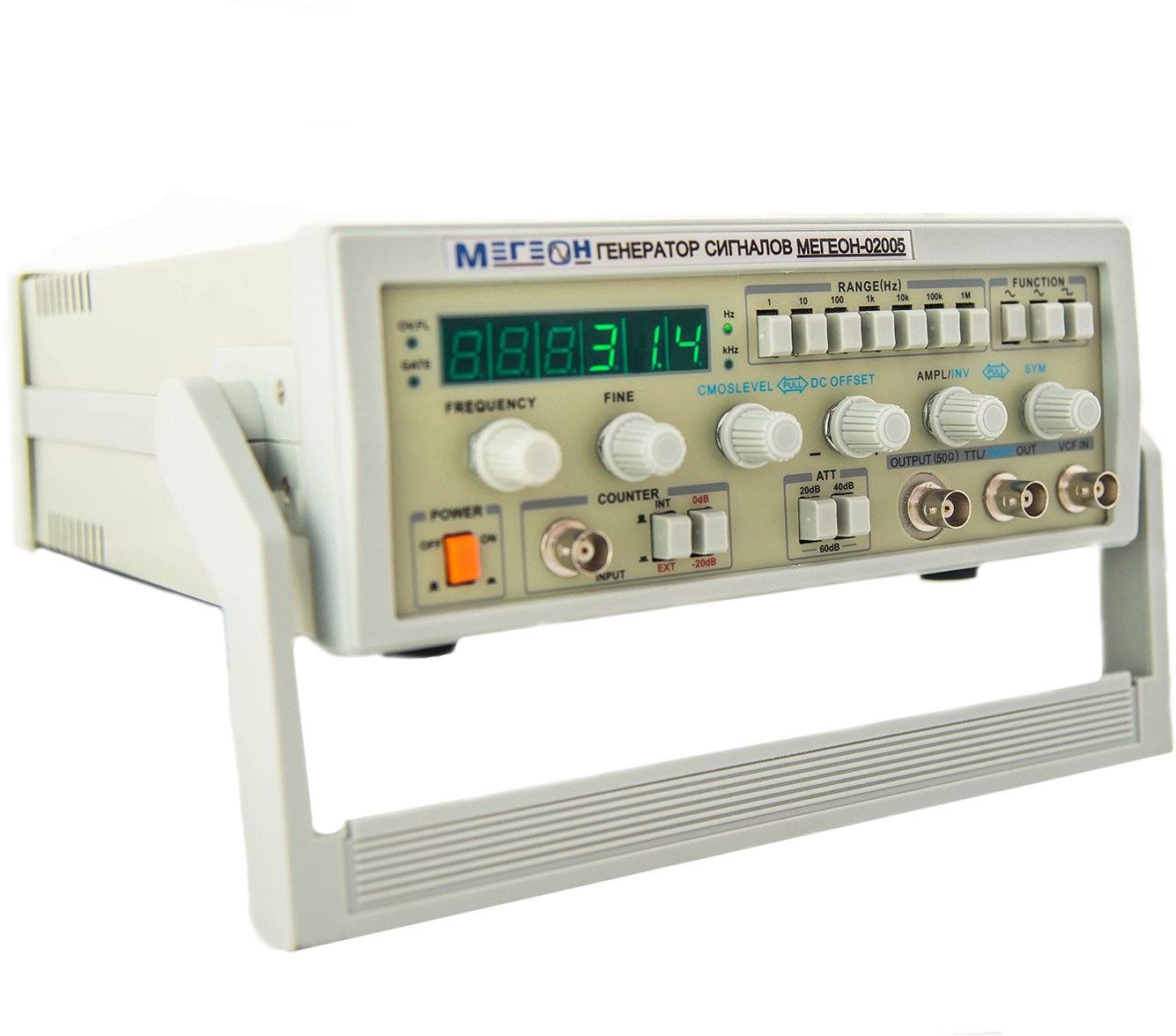

Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02005 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.
Особенности:
- Частотный диапазон варьируется от 0,1 до 5 МГц
- Прибор оснащен интегрированным аттенюатором
- Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
- Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
- Компактный корпус позволяет установить прибор в вертикальной сборочной панели
- Вход внешней синхронизации
- Высокие показатели точности - погрешность менее 1%
- VCF вход дает возможность режим ЧМ или режим свипирования
- Функция инверсии выходного сигнала
- Прибор оснащен TTL и CMOS выходами в стандартной комплектации
- Возможность плавной регулировки параметров сигнала
Документы
ng4y40a42hsxd7v7kwn0oxsseqrures5
600,9 кб
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0001 |
|
Макс. частота (ГГц)
|
0.005 |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
20 В пик-пик |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
24 |

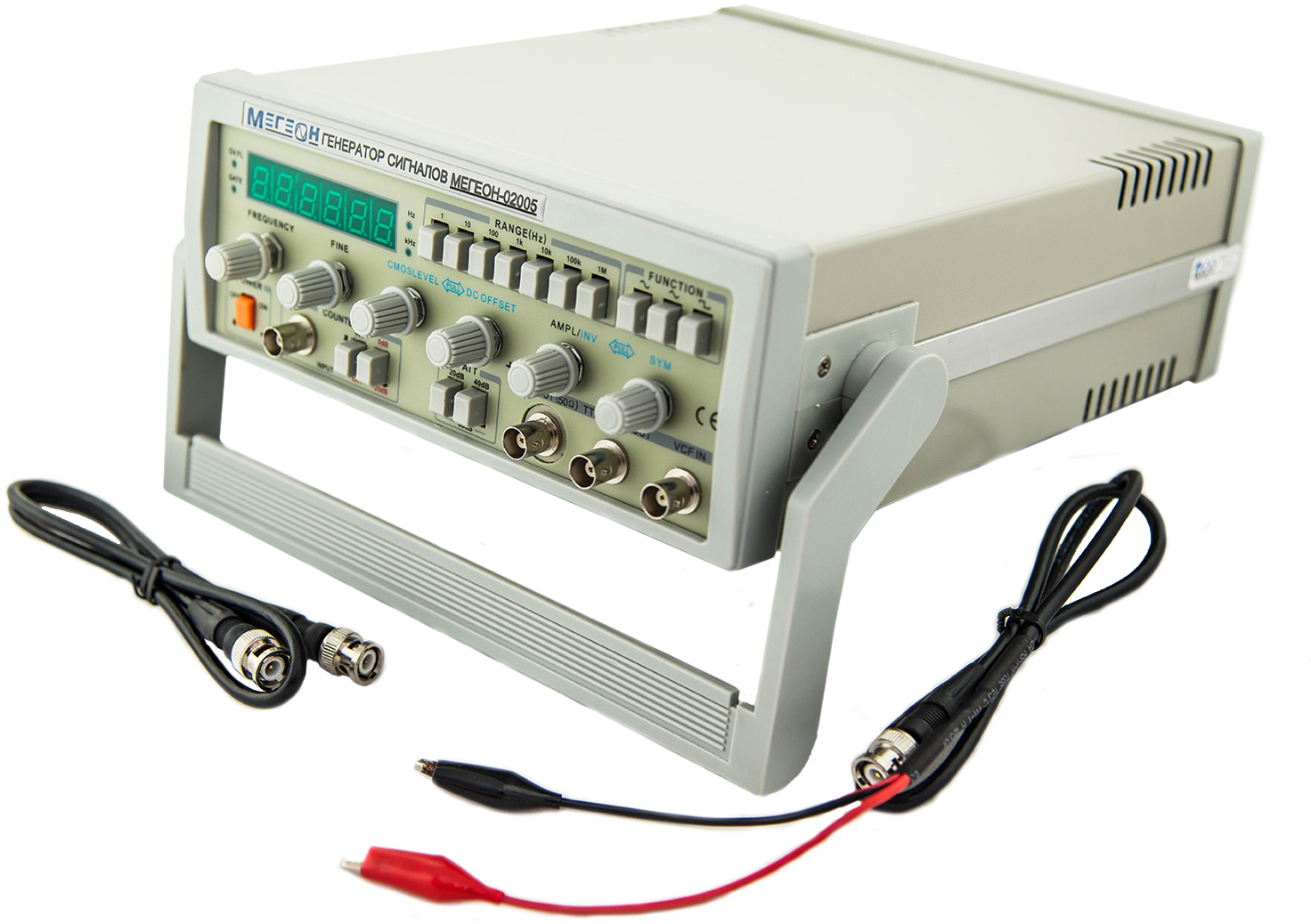

- Генератор сигналов специальной формы МЕГЕОН 02005
- Инструкция
| Частотный диапазон | |
| Диапазон частот | 0.1 Гц … 5 МГц |
| Форма сигнала | синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (без нагрузки) |
| Ослабление выходного сигнала | 20 дБ /40 дБ |
| Сдвиг по постоянному току | 0 В … ±10В плавно регулируемый |
| Симметрия (скважность) | От 90:10 до 10:90 |
| Синусоидальный сигнал | |
| Коэффициент искажения | 10 Гц … 100 кГц не более 1% |
| Частотная характеристика | 0.1 Гц … 100 кГц не более 0.5 дБ |
| Меандр | |
| Время нарастания и спада | менее 50нс |
| TTL/СOMS выход | |
| Время нарастания и спада | менее 100 нс. |
| Нижний уровень | не более 0.4 В |
| Верхний уровень | 5…..14 В плавно регулируемый |
| Вход VCF | |
| Выходное напряжение | -5 В … 0 В ±10% |
| Соотношение напряжения | 1000:1 |
| Входной сигнал | 1 кГц |
| Частотометр | |
| Дисплей | 5 знаков |
| Частотный диапазон | 1 Гц … 20 МГц |
| Полное входное сопротивление | ≥ 1 МОм /20 пФ |
| Чувствительность | 100 мВ ср. квадр. |
| Максимально допустимое входное напряжение | 150 В (с аттенюатором) |
| Входной аттенюатор | 0 дБ /20 дБ |
| Погрешность измерения | 3х10-5±1 |
| Питание | |
| Напряжение | 220В ±10% (110В±10%) , выбирается пользователем |
| Частота | 50Гц ±2% |
| Условия эксплуатации | |
| Температура | 0° С -40 ° С |
| Влажность | Не более 90% |
| Атмосферное давление | 86-104 кПа |
| Габариты | |
| Размер ДхШхВ | 270х225х90 |
| Вес | 2,5 кг. |
