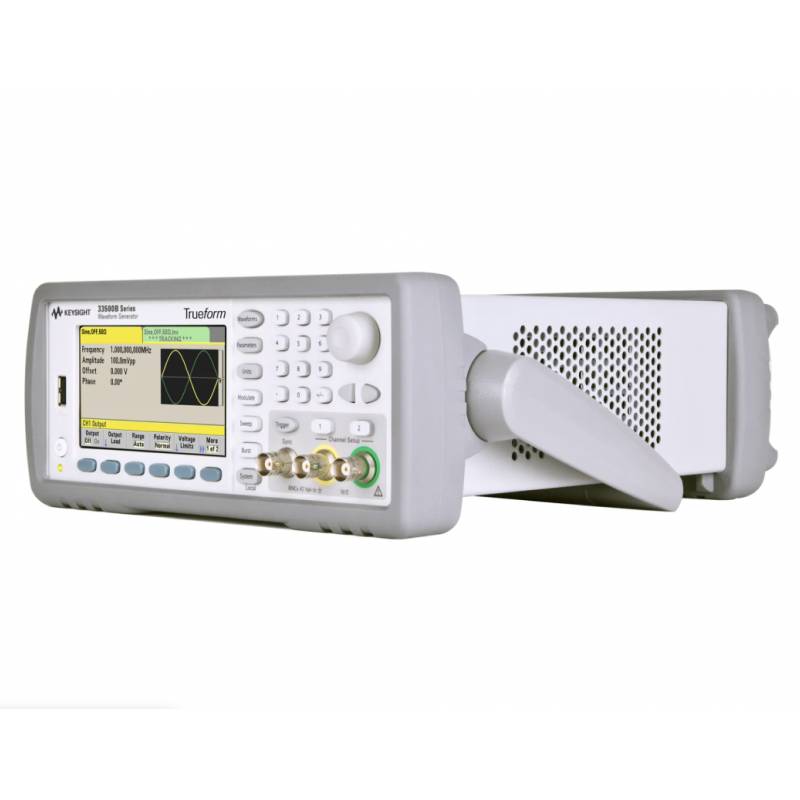

Генератор сигналов Keysight 33522B представляет собой высокоточный и функциональный прибор, предназначенный для формирования сложных сигналов с максимальной точностью и стабильностью. Он зарегистрирован в Государственном реестре средств измерений под номером 72915-18, что подтверждает его соответствие всем необходимым требованиям к средствам измерений в России.
Одной из ключевых особенностей прибора является высокая частота дискретизации — 250 мегавыборок в секунду. Это позволяет формировать сигналы с очень высокой детализацией и точностью, что критически важно при моделировании реальных условий работы электронных устройств. Широкий диапазон выходной амплитуды от 1 мВ до 10 В (размах) с 16-битным разрешением гарантирует точную настройку уровня сигнала в зависимости от задач, обеспечивая как чувствительное тестирование, так и нагрузку для мощных схем.
Диапазон частот генератора охватывает значения от 1 микрогерца до 20 или 30 мегагерц с минимальным шагом в 1 микрогерц, что делает его универсальным инструментом для работы как с низкочастотными, так и с высокочастотными сигналами. Благодаря наличию цветного графического дисплея с диагональю 4,3 дюйма и разрешением 480x272, пользователь получает удобный и наглядный интерфейс для настройки и контроля параметров. Светодиодная подсветка дисплея обеспечивает отличную читаемость даже в условиях плохой освещенности.
Встроенная память на 1 мегавыборку предоставляет возможность сохранения и воспроизведения сложных пользовательских форм сигналов, а опциональное расширение до 16 мегавыборок делает прибор подходящим для задач, требующих длительных последовательностей. Интерфейсы USB, LAN (LXI-C) и GPIB обеспечивают широкие возможности для интеграции генератора в автоматизированные системы тестирования и удалённого управления, что особенно актуально в современных лабораторных и производственных условиях.
Документы
Госреестр 72915-18
185,7 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
- Методика поверки
- Паспорт
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Формы сигнала | |
| Стандартные | cинус, прямоугольный, пилоообразный, треугольный, импульсный, гауссов шум, псевдослучайная двоичная последовательность, напряжение постоянного тока |
| Произвольной формы, встроенные | кардиосигнал, с экспоненциальным фронт ом, с экспоненциальным срезом, колоколообразный импульс, гаверсинус, функция Лоренца (Lorentz), производная от функции Лоренца (DLorentz), пилообразный с отрицательным наклоном, sin(x)/x |
| Произвольной формы, определяемые пользователем | до 1 Мвыб/с (до 16 Мвыб/с, опция MEM) с заданием последовательности исполнения множества сегментов |
| Режимы работы и типы модуляции | |
| Режимы работы | непрерывная генерация, модуляция, свипирование (развёртка) частоты, пакетный режим, стробирование выхода |
| Типы модуляции | AM, ЧМ, ФМ, ЧМн, двоичная ФМн, ШИМ, сумма (сигнал несущей + модулирующий сигнал) |
| ХАРАКТЕРИСТИКИ СИГНАЛОВ | |
| Синусоидальный сигнал | |
| Диапазон частот | от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц |
| Неравномерность АЧХ (относительно 1 кГц) |
< 100 кГц: ± 0,10 дБ; от 100 кГц до 5 МГц: ± 0,15 дБ; от 5 до 20 МГц: ± 0,30 дБ; от 20 до 30 МГц: ± 0,40 дБ |
| Гармонические составляющие (тип.) |
< 20 кГц: < –70 дБн; от 20 до 100 кГц: < –65 дБн; от 100 кГц до 1 МГц: < –50 дБн; от 1 до 20 МГц: < –40 дБн; от 20 до 30 МГц: < –35 дБн |
| Коэффициент нелинейных искажений (тип) (THD) | от 20 Гц до 20 кГц: < 0,04% |
| Негармонические составляющие (тип.) |
Станд. компл: < –75 дБн, повышение на +20 дБ/декаду выше 2 МГц Опция OCX: < –75 дБн, повышение на +20 дБ/декаду выше 10 МГц (или < –100 дБм, в зависимости от того, что больше, ниже 500 МГц) |
| Однополосный фазовый шум (тип.) |
отстройка 1 кГц: –105 дБн /Гц (станд. к омпл.) –110 дБн/Гц (опция OCX) отстройка 10 кГц: –115 дБн/Гц (станд. компл.)–125 дБн/Гц (опция OCX) отстройка 100 кГц: –125 дБн/Гц (станд. компл.) –135 дБн/Гц (опция OCX) |
| Прямоугольный и импульсный сигналы | |
| Диапазон частот | от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц |
| Длительность фронта/среза (ном.) | прямоугольный: 8,4 нс (фиксированная); импульсный: от 8,4 нс до 1 мкс, независимо устанавливаемые, разрешение 100 пс или 3 десят. разряда |
| Выброс на фронте (тип.) | < 2% |
| Коэффициент заполнения | от 0,01% до 99,99% |
| Длительность импульса | 16 нс (мин.), разрешение 100 пс |
| Джиттер (от периода к периоду, тип.) | < 40 пс СКЗ |
| Пилообразный и треугольный сигналы | |
| Диапазон частот | от 1 мкГц до 200 кГц с разрешением 1 мкГц |
| Симметрия | от 0,0% до 100,0%, разрешение 0,1% |
| Нелинейность (тип.) | < 0,05% в диапазоне от 5% до 95% от амплитуды |
| Гауссов шум | |
| Полоса сигнала (тип.) | от 1 мГц до 20 или 30 МГц, изменяемая |
| Пик-фактор (ном.) | 4,6 |
| Период повторения | > 50 лет |
| Псевдослучайная двоичная последовательность (PRBS) | |
| Cкорость передачи битов | от 1 мбит/с до 50 Мбит/с, разр. 1 мбит/с |
| Длина последовательности | 2m -1, m = 7, 9, 11, 15, 20, 23 |
| Длительность фронта и спада (ном.) | от 8,4 нс до 1 мкс, изменяемая, разрешение 100 пс или 3 разряда |
| ХАРАКТЕРИСТИКИ СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Общие характеристики | |
| Число выборок в сигнале | от 8 до 1 Мвыб на канал (16 Mвыб с опцией 002 или MEM), шаг 1 выборка |
| Частота дискретизации | от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с |
| Разрешение по амплитуде | 16 разрядов |
| Джиттер (тип.) | < 40 пс СКЗ (без фильтра); < 5 пс (с фильтром) |
| ХАРАКТЕРИСТИКИ ВОСПРОИЗВЕДЕНИЯ IQ СИГНАЛОВ (опция IQP) | |
| Настройка баланса | |
| Усиление по амплитуде (баланс между каналами) | от -30 до +30% |
| Настройка сдвига между I и Q | от -4,00 нс до +4,00 нс |
| Формы представления | Зависимость амплитуды от времени, X-Y (сигнальное созвездие) |
| Формирование последовательностей сигналов | |
| Предварительно можно загрузить в энергозависимую память до 32 последовательностей с общим числом сегментов до 1024. | |
| Длина сегмента | от 8 выб до 1 Мвыб на канал (16 Мвыб с опцией 002 или MEM), шаг 1 выборка |
| Длина последовательности | от 1 до 512 шагов |
| Число повторений сегмента | от 1 до 1x106 или бесконечное |
| ХАРАКТЕРИСТИКИ ВЫХОДОВ | |
| Изоляция | |
| Выходы | корпуса соединителей выходов каналов, входов Sync и Mod In соединены между собой, но изолированы от корпуса прибора. Максимально допустимое напряжение на изолированных корпусах соединителей ± 42 В пик |
| Выходы сигналов | |
| Выходное сопротивление (ном.) | 50 Ом |
| Включение, выключение, инверсия | выбирается для каждого канала |
| Пределы | определяемые пользователем значения VMAX и VMIN |
| Защита от перегрузки | автоматическое отключение выходов при возникновении перегрузки, прибор выдерживает короткое замыкание выхода на землю. |
| Амплитуда сигналов | |
| Диапазон | от 1 мВ до 10 В (размах) на нагрузке 50 Ом |
| Разрешение | 4 разряда |
| ХАРАКТЕРИСТИКИ СИГНАЛА ОПОРНОЙ ЧАСТИ | |
| Генератор опорной частоты (станд. комплектация) |
1 год, 23 °C ± 5 °C: ± 1 х 10-6 от установленного значения ± 15 пГц 1 год, от 0 до 55 °C: ± 2 х 10-6 от установленного значения ± 15 пГц |
| Высокостабильный генератор опорной частоты (опция 010 или OCX) | 1 год, от 0 до 55 °C: ± 0,1 х 10-6 от установленного значения ± 15 пГц |
| ХАРАКТЕРИСТИКИ МОДУЛЯЦИИ | |
| Виды модуляции | AM, ЧМ, ФМ, ЧМн, двоичная ФМн, ШИМ, сумма (сигнал несущей + модулирующий сигнал) |
| Режимы работы | непрерывная генерация, модуляция, свипирование (развёртка) частоты, пакетный режим, стробирование выхода |
| Амплитудная модуляция (АМ) | |
| Источник | внутренний, внешний или любой канал в 2-канальных моделях |
| Тип | полная с несущей, или с 2 боковыми полосами с подавленной несущей |
| Глубина | от 0% до 120%, разрешение 0,01% |
| Частотная модуляция (ЧМ) | |
| Источник | внутренний, внешний или любой канал в 2-канальных моделях |
| Девиация | от 1 мкГц до 15 МГц, разрешение 1 мкГц |
| Фазовая модуляция (ФМ) | |
| Источник | внутренний, внешний или любой канал в 2-канальных моделях |
| Девиация | от 0° до 360°, разрешение 0,1° |
| Частотная манипуляция (ЧМн) | |
| Источник | внутренний таймер или вход внешнего запуска |
| Маркировка и промежуток | любая частота в диапазоне несущей сигнала |
| Скорость | от 0 до 1 МГц |
| Двоичная фазовая манипуляция (ФМн) | |
| Источник | внутренний таймер или вход внешнего запуска |
| Сдвиг фазы | от 0° до 360°, разрешение 0,1° |
| Скорость | от 0 до 1 МГц |
| Широтно-импульсная модуляция (ШИМ) | |
| Источник | внутренний, внешний или любой канал в 2-канальных моделях |
| Девиация | от 0% до 100% от ширины импульса, разрешение 0,01% |
| Аддитивная модуляция (сумма) | |
| Источник | внутренний, внешний или любой канал в 2-канальных моделях |
| Коэффициент | от 0% до 100% от амплитуды несущей, разрешение 0,01% |
| ПАКЕТНЫЙ РЕЖИМ | |
| Тип | сформированный по числу циклов или стробированный |
| Число циклов | от 1 до 1x108 циклов или бесконечное |
| Стробированный | целое число циклов по сигналу внешнего запуска |
| Фаза начала/конца | от -360° до 360°, разрешение 0,1° |
| Источник запуска | внутренний таймер или вход внешнего запуска |
| РЕЖИМЫ СВИПИРОВАНИЯ | |
| Тип | линейное, логарифмическое, по списку (до 128 определенных частот) |
| Режим работы | линейное и логарифмическое свипирование |
| Направление | вверх или вниз |
| Начальная и конечная частота | любая частота в пределах диапазона частот |
| Время свипирования | линейное: от 1 мс до 3600 с, разрешение 1 мс; от 3601 с до 250000 с, разрешение 1 с; логарифмическое: от 1 мс до 500 с |
| Время удержания | от 0 с до 3600 с, разрешение 1 мс |
| Время возврата | от 0 с до 3600 с, разрешение 1 мс |
| Источник запуска | немедленный (непрерывный), внешний, однократный, шина, таймер |
| ВНУТРЕННИЙ ТАЙМЕР ДЛЯ ЧМн, ФМн, ПАКЕТНОГО РЕЖИМА И РЕЖИМОВ СВИПИРОВАНИЯ | |
| Диапазон | от 1 мкс до 8000 с, разрешение 6 разрядов или 4 нс |
| Режимы работы каналов | независимые, связанные параметры, объединённые (Ch 1 + Ch 2), идентичные (Ch 1 = Ch 2) или дифференциальные (Ch 1 = –Ch 2) |
| Связь параметров | отсутствует, частота (отношение или разность) и/или амплитуда и смещение постоянного тока |
| Относительная фаза | от 0° до 360°, разрешение 0,1° |
| Сдвиг (тип.) | < 200 пс (при выполнении идентичных операций) |
| Перекрестные помехи (тип.) | < –85 дБ |
| УСТРОЙСТВА ПАМЯТИ | |
| Память состояний прибора и сигналов произвольной формы | |
| Энергозависимая | 1x106 выборок на канал или 16x106 выборок на канал (опция 002 или MEM); 512 шагов последовательности на канал |
| Энергонезависимая | файл файловой системы не должен превышать 64 Мбайт (~32 Мвыб сигнала произвольной формы) |
| Файловая система USB | |
| Порт на передней панели | для внешних запоминающих устройств большой ёмкости с интерфейсом USB 2.0 |
| Возможности | сохранение и считывание файлов установок конфигураций прибора, состояний прибора, а также сигналов произвольной формы и последовательностей, определяемых пользователем |
| Скорость передачи данных | 10 Мбайт/с (ном.) |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Компьютерные интерфейсы | |
| LXI-C (версия 1.3) | 10/100Base-T Ethernet (сокеты и протокол VXI-11); USB2.0 (протокол USB-TMC488); GPIB/IEEE-488.1, IEEE-488.2 |
| Web-интерфейс | дистанционное управление и мониторинг |
| Язык программирования | SCPI-1999, IEEE-488.2, совместимость с генераторами 33210A/33220A компании Agilent |
| Графический дисплей | 4,3-дюймовый цветной TFT WQVGA (480x272) со светодиодной задней подсветкой |
| Габаритные размеры и масса | |
| Габаритные размеры | (ширина х высота х глубина, мм) настольный вариант: 261,1 х 103,8 х 303,2; в стойке: 212,8 х 88,3 х 272,2 |
| Масса | 3,3 кг |
Keysight Technologies – мировой технологический лидер на рынке контрольно-измерительных решений для электронной, оборонной, аэрокосмической и телекоммуникационной промышленности.
