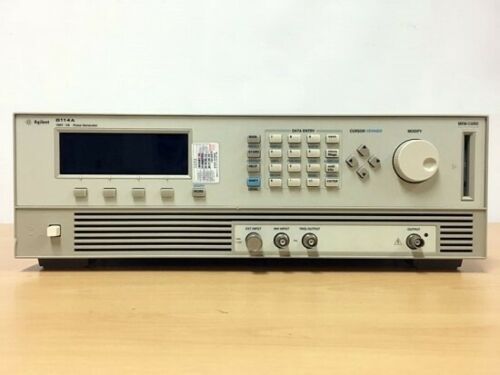

Генератор импульсов Agilent 8114A (демонстрационный)

Генератор импульсов Agilent 8114A — это высокоточное и надежное оборудование, предназначенное для формирования стабильных и программируемых электрических сигналов в широком диапазоне параметров. Внесен в Государственный реестр средств измерений под номером 35975-07, что подтверждает его соответствие требованиям метрологической точности и применимости в измерительных задачах. Устройство оснащено одним выходным каналом, который обеспечивает гибкую настройку характеристик сигнала, начиная от минимальной частоты 1 Гц и заканчивая максимальной отметкой в 15 МГц. Такой широкий диапазон позволяет использовать прибор как в научно-исследовательских лабораториях, так и в промышленной электронике, где требуется точное воспроизведение временных последовательностей.

Выходной импеданс генератора составляет стандартные 50 Ом, что делает его совместимым с большинством измерительных систем и коаксиальных линий передачи. Для управления и программирования используется интерфейс GPIB, обеспечивающий устойчивую связь с внешними устройствами и возможность интеграции в автоматизированные измерительные комплексы. Выходной уровень устройства регулируется в пределах от 1 до 100 В пик-пик, что позволяет работать как с малыми, так и с относительно высокими напряжениями, необходимыми для тестирования различных электронных компонентов.

Особое внимание заслуживает точность генерации сигналов: флуктуация периода (среднеквадратичное значение) составляет не более 0,03% плюс дополнительная нестабильность в 25 пс, что гарантирует исключительную стабильность во времени. Диапазон изменения задержки охватывает значения от 0,00 нс до 999 мс, позволяя точно выстраивать временные диаграммы даже сложных процессов. Амплитуда выходного сигнала также регулируется в широких пределах — от 1,00 В до 100 В, обеспечивая универсальность применения в различных сценариях тестирования.

Время перепада сигнала (от 10 до 90% амплитуды) фиксировано на уровне менее 7 нс, что делает возможным использование генератора в высокоскоростных схемах. Еще одной важной характеристикой является наличие внутренней памяти кодовых последовательностей объемом до 32 Мбит на канал, что позволяет хранить и воспроизводить сложные формы сигналов, повышая функциональность прибора в режиме автономной работы или при работе с повторяющимися шаблонами.
