Артикул:
m-113712
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Низкочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.025
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

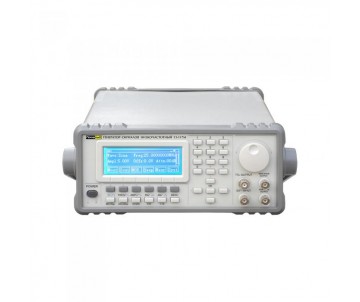

Генератор сигналов низкочастотный ПрофКИП Г3-117М представляет собой мощное и многофункциональное устройство, которое обладает широким диапазоном частот и разнообразными возможностями модуляции. Для обеспечения максимальной гибкости, данный генератор поддерживает несколько форм сигналов, включая синусоидальные, прямоугольные, импульсные, треугольные, пилообразные, TTL и произвольные.
Диапазон частот генератора составляет от 1 мкГц до 25 МГц, а амплитуда выходного сигнала может варьироваться от 10 мВпик-пик до 20 Впик-пик. Память формы сигнала позволяет сохранить от 6 до 4096 точек, а разрешение по вертикали составляет 10 бит. Частота выборки достигает 150 Мвыб/с.
Преимущества:
- Формирование сигнала методом прямого синтеза (DDS)
- Диапазон частот генератора: 1 мкГц … 25 МГц
- Разрешение по вертикали 10 бит
- Память формы сигнала: 4096 точек
- Высокая точность установки коэффициента заполнения
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ
- Высокая точность и разрешающая способность установки FM сигналов
- Плавная регулировка фазы в сигналах с высокочастотным заполнением
- Раздельная установка частот старта и остановки в режиме качания частоты
- Произвольная установка режима AM-модуляции: 1% … 120%
- 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
- Встроенный частотомер до 100 МГц
- Яркий информативный ЖК-дисплей
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Низкочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.025 |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 мВ … 20 В пик-пик |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов низкочастотный ПрофКИП Г3-117М
- Кабель питания
- Руководство по эксплуатации
| Основной выход | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Форма сигналов | синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Модуляция | одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
| Память формы сигнала | 6 точек … 4096 точек |
| Разрешение по вертикали | 10 бит |
| Частота выборки | 150 Мвыб/с |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Неравномерность АЧХ | ±5% |
| Разрешение по амплитуде | 10 В |
| Диапазон смещения | -5 В … +5 В |
| Разрешение смещения | 10 мВ |
| Глубина амплитудной модуляции (AM) | 0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Девиация частоты (FM) | 100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Диапазон фазовой модуляции (PM) | 0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Фазовое разрешение | 1° |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по частоте | 1 мкГц |
| Импеданс | 50 Ом ±10% |
| Субвыход (SUB WAVE UOTPUT) | |
| Диапазон частот | 0 кГц … 200 кГц |
| Импеданс | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синус, меандр, треугольник |
| Разрешение по частоте | 10 МГц |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по амплитуде | 100 мВ |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Синусоидальная волна | |
| Коэффициент искажения | ≤ 0,3% (20 Гц … 20 кГц) |
| Меандр | |
| Время нарастания и спада | ≤ 20 нс |
| Скважность | 1% … 99% |
| Свипирование | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Цикл свипирования | 10 мс … 50 с |
| Произвольная форма | |
| Диапазон частот | 1 мкГц … 1 МГц |
| Длина волны | 6 точек … 1024 точки |
| Разрешение по вертикали | 10 бит |
| Частотомер | |
| Диапазон частот | 1 Гц … 100 МГц |
| Разрешение | 10 бит |
| Диапазон входного напряжения | 100 мВ … 20 В |
| Счетчик импульсов | |
| Частота | 50 МГц |
| Стабильность | ±1 х 10-6/ день |
| Количество импульсов | ≤ 4,29 х 10-9 управление ручное или внешним стробимпульсом |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2,5 кг |
