ГОСРЕЕСТР
Артикул:
m-108924
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
75631-19
Количество каналов
—
1
Мин. частота (Гц)
—
0.001
Все характеристики
101 348 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

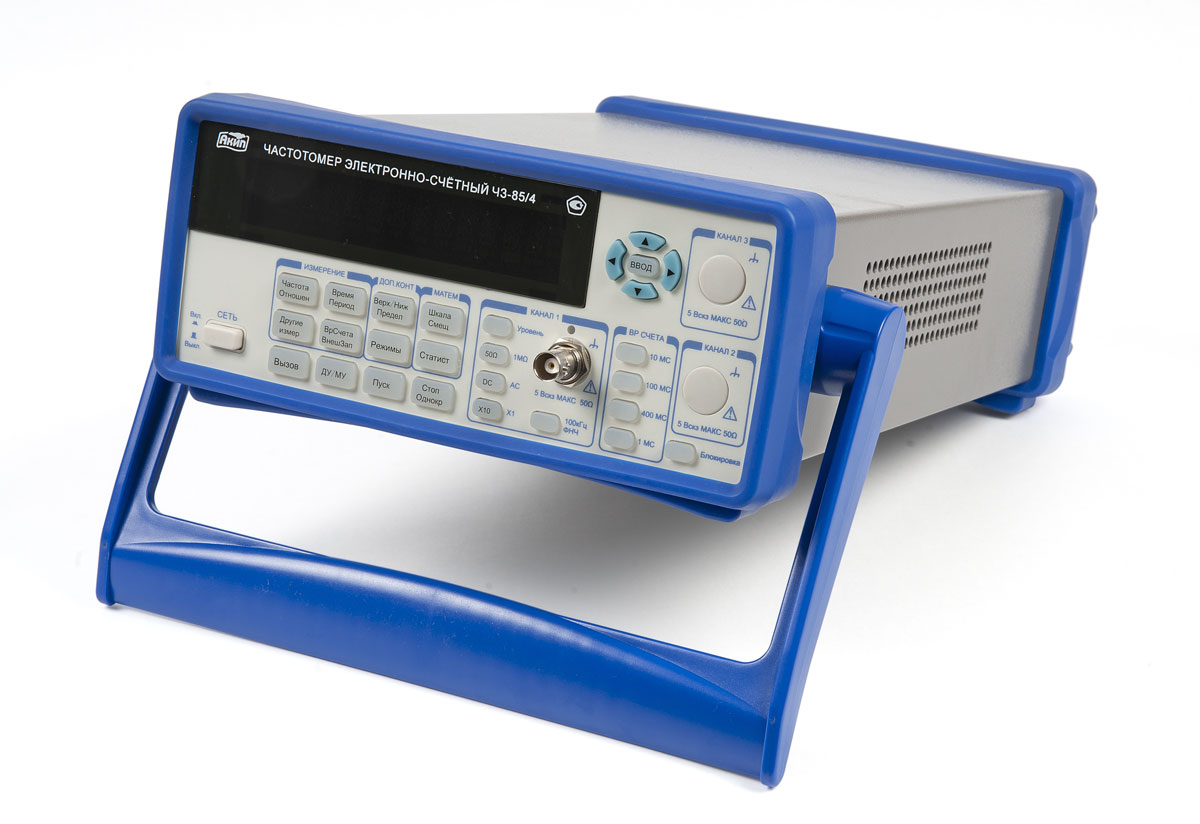

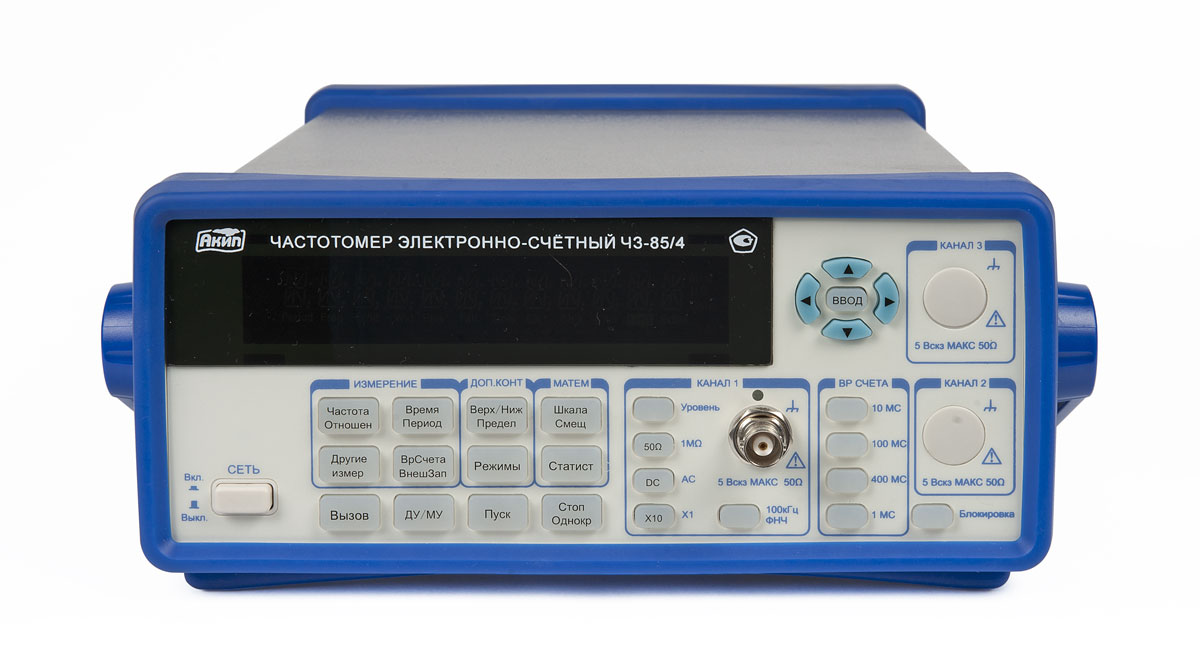

Частотомер Ч3-85/4 является высокоточным прибором, предназначенным для измерения частоты электрических сигналов в диапазоне 1 мГц - 200 МГц с возможностью расширения до 16 ГГц. Этот прибор широко используется в различных областях, включая радиоинженерию, электронику и телекоммуникации, благодаря своей способности точно определять частотные характеристики.
Основное преимущество Ч3-85/4 заключается в его высокой точности и надежности. Прибор способен измерять частоты с малыми погрешностями, что критически важно при настройке радиоэлектронной аппаратуры и проведении научных исследований. Кроме того, он обладает удобным интерфейсом и прост в эксплуатации, что делает его доступным даже для неспециалистов.
Конструкция Ч3-85/4 включает в себя стабилизированный генератор, который обеспечивает точность измерений. Этот генератор работает в широком диапазоне частот, что позволяет использовать частотомер для работы с разнообразными сигналами. Также прибор оснащен цифровым дисплеем, на котором отображается измеренная частота, что упрощает считывание результатов.
Ч3-85/4 также отличается своей универсальностью. Он может быть использован в лабораторных условиях, на производстве, а также в полевых условиях, что делает его незаменимым инструментом для специалистов различных профилей. Его прочный корпус защищает внутренние компоненты от повреждений, что обеспечивает долгий срок службы прибора.
Основное преимущество Ч3-85/4 заключается в его высокой точности и надежности. Прибор способен измерять частоты с малыми погрешностями, что критически важно при настройке радиоэлектронной аппаратуры и проведении научных исследований. Кроме того, он обладает удобным интерфейсом и прост в эксплуатации, что делает его доступным даже для неспециалистов.
Конструкция Ч3-85/4 включает в себя стабилизированный генератор, который обеспечивает точность измерений. Этот генератор работает в широком диапазоне частот, что позволяет использовать частотомер для работы с разнообразными сигналами. Также прибор оснащен цифровым дисплеем, на котором отображается измеренная частота, что упрощает считывание результатов.
Ч3-85/4 также отличается своей универсальностью. Он может быть использован в лабораторных условиях, на производстве, а также в полевых условиях, что делает его незаменимым инструментом для специалистов различных профилей. Его прочный корпус защищает внутренние компоненты от повреждений, что обеспечивает долгий срок службы прибора.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
75631-19 |
|
Количество каналов
|
1 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (МГц)
|
200 |
|
Частотный диапазон
|
1 мГц ... 200 МГц |
|
Опорный генератор
|
±2×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Отношение частот |
- Частотомер Ч3-85/4
- Шнур питания
- Соединительный кабель
| Канал 1 | ||
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 4,44 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Канал 2 | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Период | Опция 1 | 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Динамический диапазон (синус) | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Канал 3 (опция) | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Опция 3 | 6,5 ГГц … 12,4 ГГц | |
| Опция 4 | 6,5 ГГц … 16 ГГц | |
| Период | Опция 1 | : 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Опция 3 | 0,08 нс … 0,15 нс | |
| Опция 4 | 0,0625 нс … 0,15 нс | |
| Входное напряжение | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Опция 3 | -18 дБм … +10 дБм | |
| Опция 4 | 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм | |
| 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Параметры входа | ||
| Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз | |
| 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) | ||
| > 100 кГц – 5 Вскз | ||
| Опция 4: +25 дБм | ||
| Измерительные функции | ||
| Отношен. частот | Кан1/ Кан2 | |
| Опорный генератор 10 МГц | ||
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), | |
| Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) | ||
| Стандарт частоты рубидиевый | ||
| FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | ||
| Общие данные | ||
| Максимальное разрешение | 12 разрядов | |
| Число каналов | 1 канал (до 200 МГц) | |
| 2 канал (опция) | ||
| 3 канал (опция) | ||
| Опции расширения частотного диапазона | для 2 канала | 100 МГц … 3 ГГц |
| 200 МГц … 6,5 ГГц | ||
| для 3 канала | 6,5 ГГц … 12,4 ГГц | |
| 6,5 ГГц … 16 ГГц | ||
| Интерфейс | USB | |
| RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА | |
| Габаритные размеры | 375 × 105 × 235 мм | |
| Масса | 3,7 кг | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
