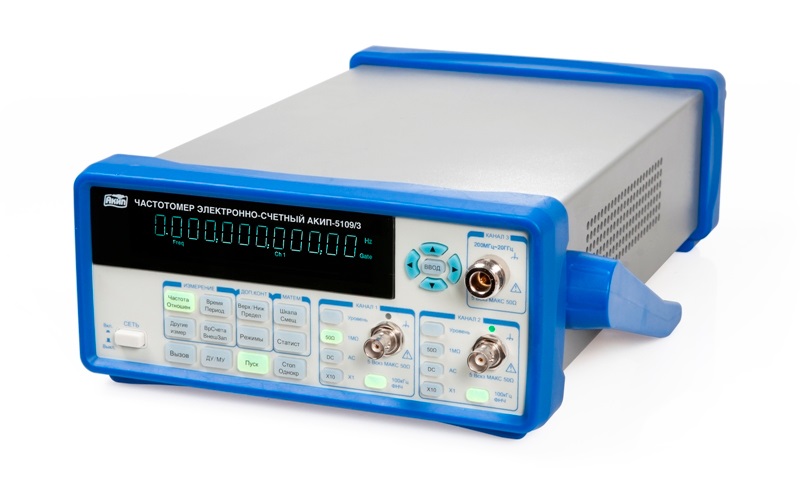

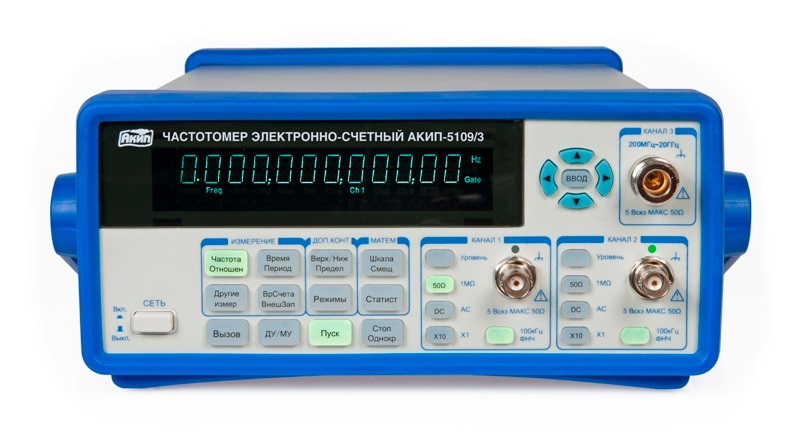

Частотомер АКИП-5109/4 представляет собой высокоточное устройство, разработанное для удовлетворения потребностей самых требовательных специалистов в области измерительной техники. Этот прибор способен работать с частотами в диапазоне от 1 мГц до 20 ГГц, что делает его незаменимым инструментом в широком спектре применений, от радиоинженерии до аэрокосмической отрасли.
АКИП-5109/4 оснащен функциями измерения частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания и спада, а также счета импульсов. Это обеспечивает полный спектр анализа сигналов, необходимый для точной диагностики и настройки электронных систем. С погрешностью опорного источника в 2x10^-7 за год, АКИП-5109/4 гарантирует высокую стабильность и точность измерений, что является критически важным для исследований и промышленных приложений, где даже незначительные отклонения могут привести к значительным последствиям.
Автоматический допусковый контроль для частотных измерений с верхним и нижним порогом и двумя режимами индикации позволяет оперативно оценивать соответствие измерений установленным стандартам, что ускоряет процесс контроля
качества и повышает его надежность. 16 ячеек памяти для записи и вызова настроек прибора обеспечивают удобство и оперативность при смене задач или условий измерений, позволяя сохранять и быстро восстанавливать необходимые конфигурации. Максимальное разрешение индикатора в 12 разрядов дает возможность отображать результаты с высокой точностью, что облегчает анализ данных и минимизирует вероятность ошибок при считывании. Фильтр нижних частот и встроенный аттенюатор расширяют функциональные возможности АКИП-5109/4, позволяя проводить измерения в сложных условиях и с высокой точностью анализировать низкочастотные сигналы. Интерфейсы USB, RS-232 и GPIB (в качестве опции) делают АКИП-5109/4 совместимым с большинством современных измерительных систем, обеспечивая легкость интеграции и обмена данными.
АКИП-5109/4 – это продукт, который сочетает в себе передовые технологии и удобство использования, предоставляя профессионалам мощный инструмент для выполнения самых сложных измерительных задач.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
94241-24 |
|
Количество каналов
|
3 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (ГГц)
|
20 |
|
Частотный диапазон
|
1 мГц … 20 ГГц |
|
Опорный генератор
|
±2×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов |
- Частотомер
- Шнур питания
- Соединительный кабель
| Канал 1 и 2 | |
| Диапазон частот | 1 мГц … 200 МГц |
| Период | 5 нс … 1000 с |
| Входное напряжение | 50 мВскз … 1 Вскз – синус 150 мВпик-пик … 4,5 Впик-пик - импульс |
| Связь по входу | AC или DC (открытый или закрытый вход) |
| Входное сопротивление | 1 МОм/ 35 пФ или 50 Ом |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) |
| Аттенюатор | ×1, ×10 (измерение Входное напряжения и ослабл. уровня схемы запуска) |
| Защита по входу | 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз |
| Канал 3 | |
| Диапазон частот | 200 МГц…20 ГГц |
| Диапазон уровней | -15 ... +10 дБм¹ |
| Тип коннектора | N-тип |
| Входное сопротивление | 50 Ом |
| Связь по входу | AC (закрытый вход) |
| Защита по входу | +25 дБм |
| Измерительные функции (канал 1 и 2) | |
| Временные интервалы | 10 нс – 10000 с |
| Длительность импульса | 10 нс ... 5000 с |
| Скважность импульсов | 1 … 99 % |
| Счет импульсов | 0 … 1х1013 |
| Фазовый сдвиг | 0° … 360° |
| Отношен. частот | Кан1/ Кан2 |
| Опорный генератор 10 МГЦ | |
| Тип ОГ |
Стандартный (погрешность < 5 x 10-8 / старение в год < 2 x 10-7 ), Опция 101 (погрешность < 1 x 10-8 / старение в год < 5 x 10-8 ) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) |
| Общие данные | |

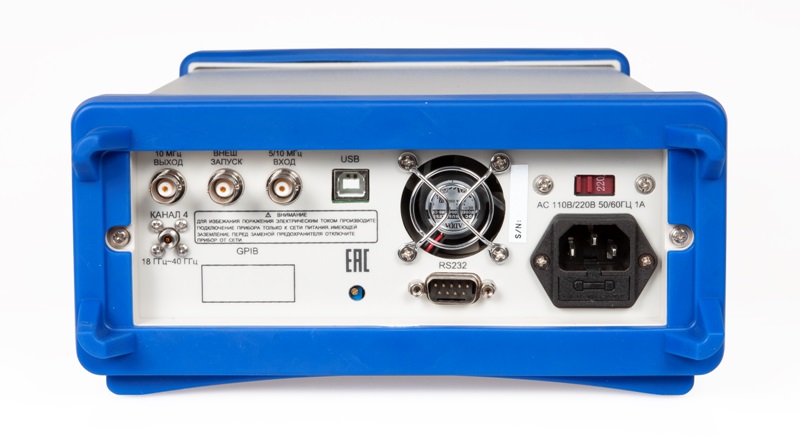

| Интерфейс | USB и RS-232 (GPIB - Опция) |
| Память | 16 ячеек для записи / вызова настроек прибора |
| Габаритные размеры | 375 × 105 × 235 мм |
| Масса | 4,4 кг |
| 1 - ≤-10 дБм (200 … 350 МГц); ≤-15 дБм (350 МГц … 18 ГГц); ≤-10 дБм (18 … 20 ГГц). | |
| 2 - -29 дБм…+15 дБм (18 … 20 ГГц); -20 дБм…+15 дБм (20 … 28 ГГц); -29 дБм…+10 дБм (28 … 37 ГГц), -20 дБм…+13 дБм (37 … 40 ГГц). | |
