Аналоговый генератор сигналов Keysight N5171B-501 EXG (от 9 кГц до 1 ГГц)

Аналоговый генератор сигналов Keysight N5171B-501 EXG – это прецизионный источник радиочастотных колебаний, объединивший в себе прибор двух классов: измерительный и генераторный. Применение в государственном реестре средств измерений под номером 71351-18 подтверждает, что прибор имеет официально утвержденные метрологические характеристики и пригоден для калибровки и поверки лабораторного оборудования на территории РФ. Одноканальная архитектура гарантирует чистоту спектра и минимальное взаимное влияние цепей, а ультраширокий частотный диапазон 9 кГц – 1 ГГц покрывает почти все стандартные полосы связи: от СВЧ идентификаторов до сетей LTE, Wi-Fi и тактических радиостанций.

Отличительная черта прибора – встроенный опорный генератор с абсолютной погрешностью установки частоты не более ±2,1 ppm. Это значит, что даже на верхней границе диапазона отклонение не превысит 2,1 кГц, что критично для точных измерений полосы пропускания фильтров, испытания синтезаторов и настройки приёмопередатчиков. Шаг установки частоты определяется разрядностью цифрового синтеза и обычно не превосходит 0,001 Гц, что делает возможным «до копеечной» настройку резонансных контуров.

Выходной уровень варьируется в пределах от -110 до +18 дБм без внешних аттенюаторов. Такой 110-дБ диапазон позволяет имитировать как слабые сигналы со спутников, так и мощные всплески базовых станций. Коэффициент нелинейных искажений ниже -40 дБс, поэтому двойные гармоники практически незаметны на спектрограмме. Выходной импеданс 50 Ом стандартизирован для согласования с большинством измерительных трактов и антенных фидеров.

Модульные возможности представлены опциями амплитудной, частотной, фазовой и импульсной модуляции. При установке соответствующих лицензий генератор превращается в универсальный передатчик: например, с ЧМ можно тестировать радиостанции, а с короткими импульсами – имитировать радиолокационные зондирующие сигналы. Встроенный генератор случайных чисел поддерживает формирование белого шума с равномерным спектром до 1 ГГц, что востребовано для измерения чувствительности приёмников и проверки качества шифрования.

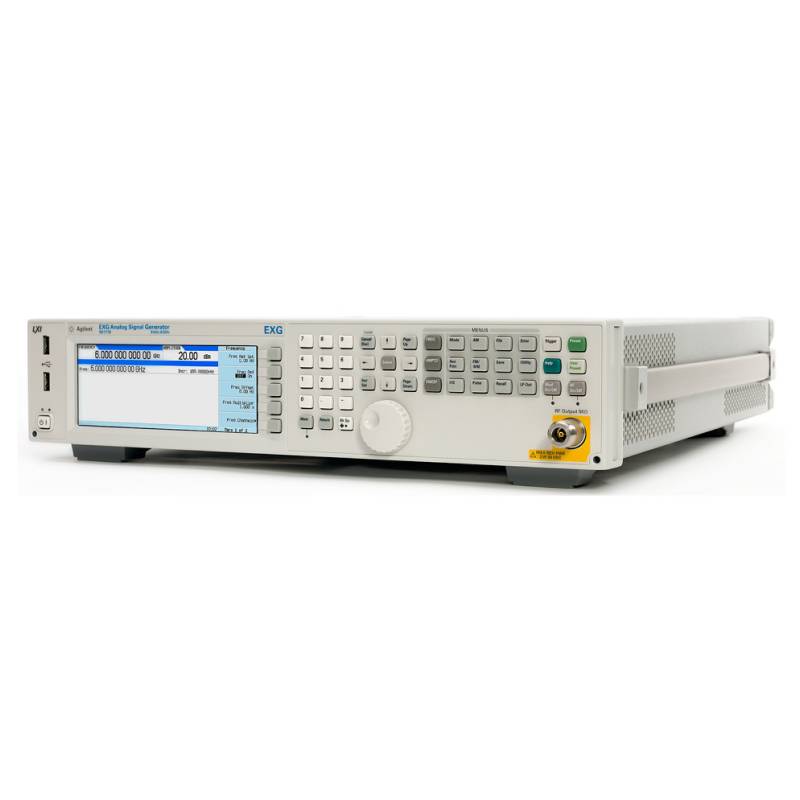

Графический цветной экран диагональю 7 дюймов с разрешением 800×480 точек выводит на экран не только числовые значения частоты и уровня, но и спектральные диаграммы, шаблоны модуляции и журнал событий. Два «юзер-меню» дают возможность оперативно сохранять/вызывать до 1000 пресетов без подключения ПК. Классический жесткий поворотный энкодер с подсветкой позволяет точно «прокручивать» частоту пальцем в перчатке, что важно при полевых работах.

Корпус высотой всего 2U (88 мм) занимает минимум места в стойке 19ʺ и весит около 7 кг. Внутри установлены радиочастотные модули с температурной компенсацией, теплотрубки охлаждения и ступенчатый аттенюатор 0–140 дБ без внешних переключателей. Благодаря пассивному конвективному охлаждению прибор бесшумен и не требует вентилятора, что снижает вероятность засорения пылесборниками.

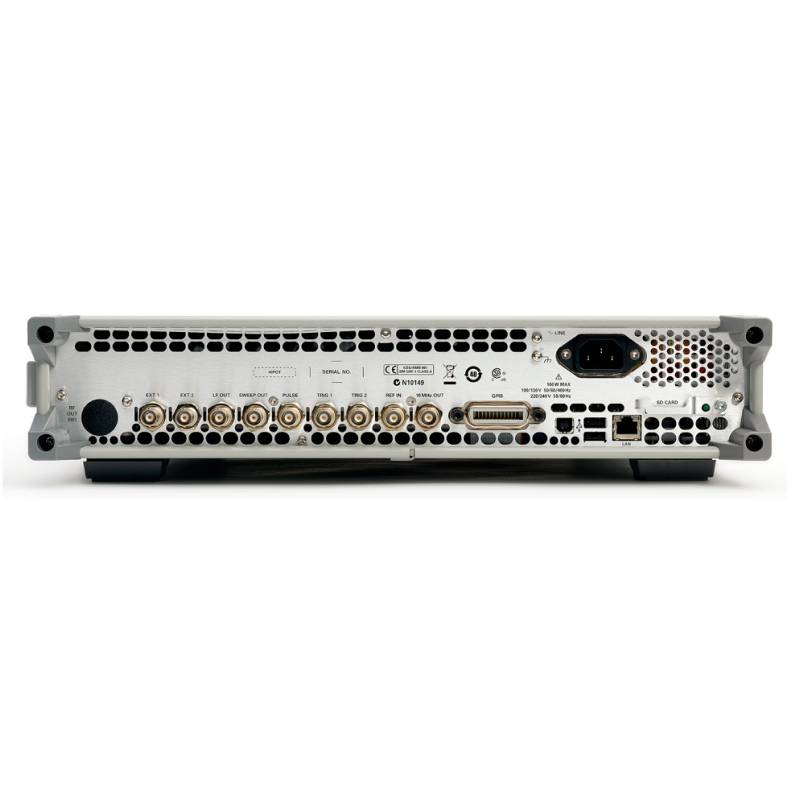

Интерфейсы GP-IB, USB и LAN реализуют одновременное подключение к автоматизированным измерительным системам. SCPI-команды совместимы с предыдущими поколениями Keysight/Agilent, что упрощает миграцию старых программ. Встроенный веб-сервер позволяет браузеру заменить фронт-панель, а встроенный диск FTP освобождает оператора от флешек при обновлении прошивки.

Ключевые сферы применения – калибровка полевых силовых метрологических лабораторий, контроль электромагнитной совместимости, тестирование радиомодулей IoT/5G, шлюзовые приёмники аэропортов, автомобильные радары и даже академские исследования по фазовой синхронизации атомных часов. Наличие сертификатов MIL-STD и CE гарантирует применение прибора как в штабных, так и в экспедиционных условиях.
