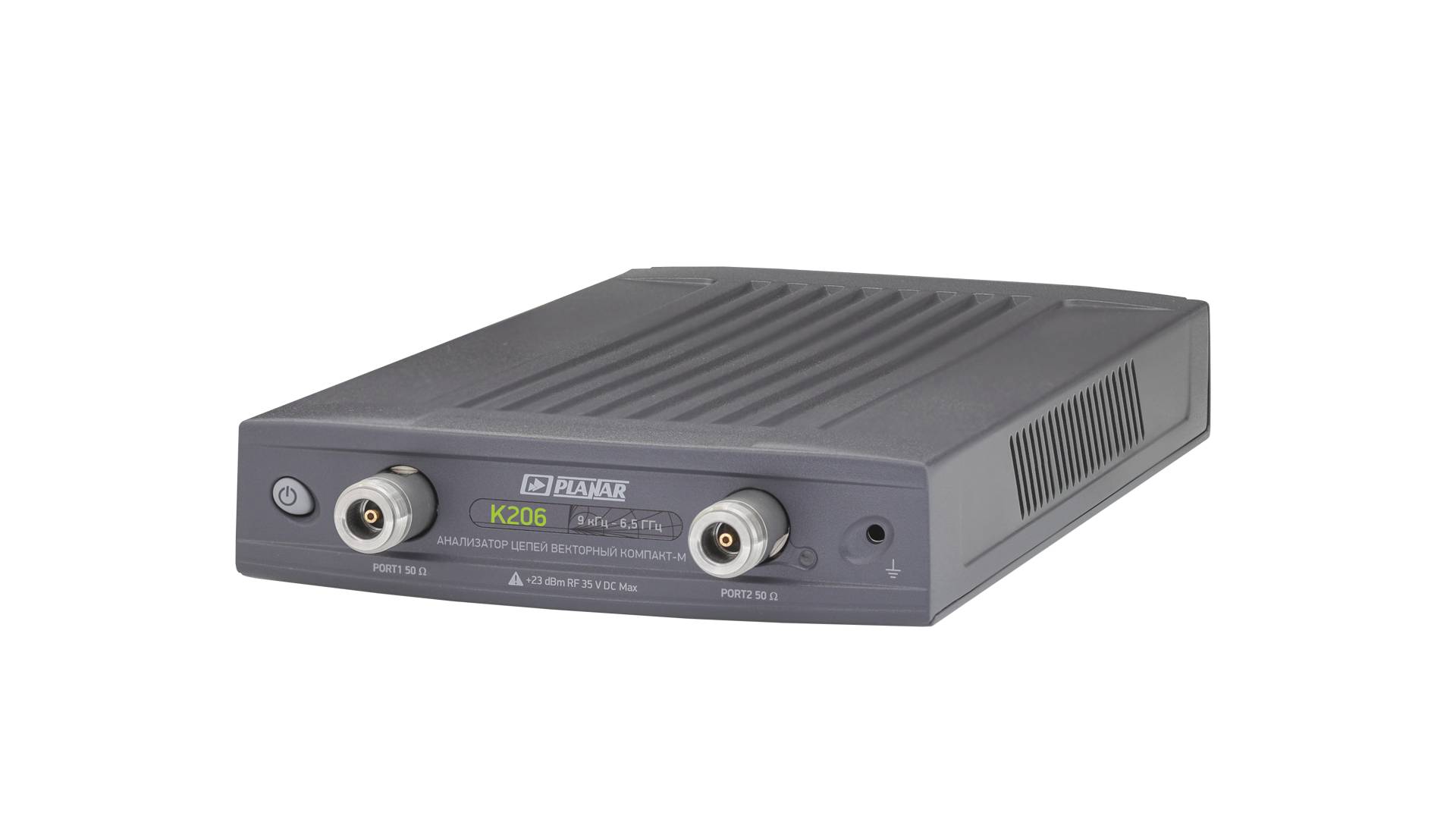

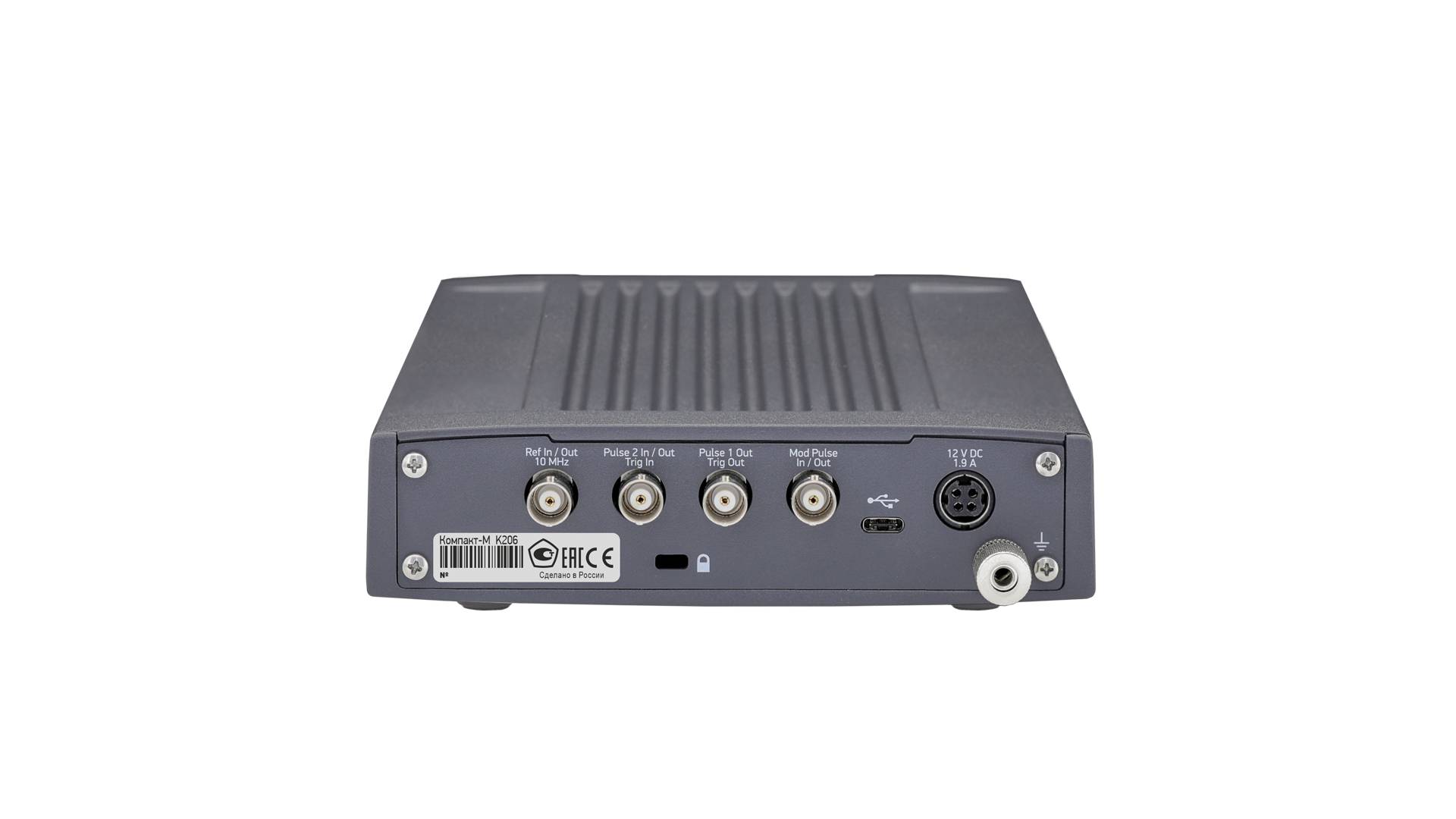

Анализатор цепей векторный Planar Компакт-М К206

Анализатор цепей векторный Компакт-М К206 представляет собой современное и высокоточное измерительное устройство, предназначенное для исследования параметров радиочастотных цепей в широком диапазоне частот от 9 кГц до 6,5 ГГц. Его уникальные характеристики делают прибор незаменимым инструментом в лабораториях, на производстве и при проведении научных исследований, связанных с анализом и оптимизацией высокочастотных устройств. Одной из ключевых особенностей Компакт-М К206 является возможность измерения основных параметров рассеяния S-параметров — S11, S21, S12 и S22, что позволяет всесторонне оценивать характеристики двухпортовых сетей, таких как усилители, фильтры, антенные устройства и другие компоненты.

Импеданс в 50 Ом соответствует промышленному стандарту, что обеспечивает совместимость с большинством измерительных и тестовых систем. Наличие двух портов с разъемами типа N в исполнении розетки гарантирует надежное и стабильное подключение, минимизируя потери и искажения сигнала. Прибор обладает впечатляющим динамическим диапазоном измерений в 137 дБ, что позволяет точно фиксировать даже очень слабые сигналы на фоне сильных, обеспечивая высокую чувствительность и точность исследований.

Важным преимуществом является скорость измерений — время на одну частоту составляет всего 24 микросекунды, что значительно ускоряет процесс сканирования и анализа частотных характеристик. Компакт-М К206 способен выполнять от 2 до 500 001 точек измерения за одно сканирование, что позволяет проводить детальные и глубокие исследования с высокой разрешающей способностью. Минимальный шаг установки частоты равен 1 Гц, а погрешность установки частоты составляет всего ±5×10⁻⁶, что свидетельствует о высокой стабильности и точности генератора частоты внутри прибора.

Диапазон регулирования выходной мощности от -55 до +5 дБм дает возможность адаптировать уровень сигнала под конкретные задачи, что особенно важно при тестировании чувствительных элементов. Кроме того, прибор поддерживает до 16 логически независимых измерительных каналов, что расширяет функциональность и позволяет одновременно выполнять комплексные измерения на нескольких объектах или параметрах.

Полоса измерительного фильтра варьируется от 1 Гц до 300 кГц с возможностью выбора шагов 1, 1,5, 2, 3, 5 и 7, что обеспечивает гибкость в настройке фильтрации и повышает качество измерений в зависимости от специфики исследуемого сигнала. Для удобства подключения и интеграции в современные компьютерные системы анализатор оснащен интерфейсом USB C, обеспечивающим высокоскоростной обмен данными и удобство эксплуатации.

Таким образом, векторный анализатор цепей Компакт-М К206 сочетает в себе высокоточные измерительные возможности, широкий диапазон рабочих частот, быструю скорость обработки данных и современный интерфейс, что делает его незаменимым инструментом для инженеров и исследователей, работающих с высокочастотными электронными системами.
