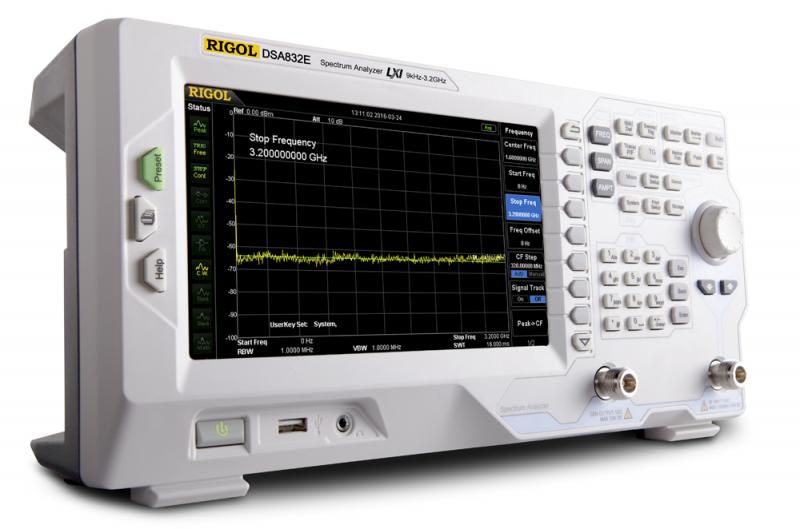

Анализатор спектра сигналов Rigol DSA832E (3,2 Гц)

Анализатор спектра сигналов Rigol DSA832E представляет собой современное и высокоточное измерительное устройство, предназначенное для широкого круга задач в области радиочастотного анализа. Данная модель способна работать в диапазоне частот от 9 кГц до 3,2 ГГц, что делает её универсальным инструментом для исследования сигналов как в низкочастотном, так и в высокочастотном диапазоне. Высокая максимальная частота позволяет использовать прибор для анализа сигналов в диапазоне микроволн, что особенно важно для инженеров и специалистов, занимающихся разработкой и тестированием беспроводных систем связи.

Одной из ключевых характеристик Rigol DSA832E является низкий уровень гармонических искажений, составляющий -60 дБн. Это свидетельствует о высокой точности измерений и минимальном влиянии внутренних нелинейностей прибора на результаты. Фазовый шум на уровне -90 дБн/Гц обеспечивает стабильность и чистоту измеряемых сигналов, что критично при работе с узкополосными и слабосигнальными источниками. Максимальный измеряемый уровень сигнала достигает +30 дБм, что позволяет анализировать как слабые, так и достаточно мощные сигналы без риска перегрузки входного тракта.

Опорный генератор с точностью ±2×10⁻⁶ гарантирует высокую стабильность частоты, что особенно важно при длительных измерениях и сравнительном анализе спектров. Дисплей с диагональю 8 дюймов и разрешением 800 на 480 пикселей оснащён TFT-матрицей, обеспечивающей чёткое и контрастное отображение спектров и различных параметров, что существенно облегчает работу с прибором и визуальный анализ данных. Интерфейсы USB и LAN расширяют возможности подключения анализатора к компьютеру или сети, позволяя автоматизировать процесс измерений и интегрировать прибор в сложные системы тестирования.

Средний уровень собственных шумов без предусилителя находится на уровне ниже -127 дБм, а типичное значение достигает -134 дБм, что позволяет выявлять и анализировать очень слабые сигналы. Коэффициент стоячей волны по входу при аттенюаторе не менее 10 дБ не превышает 1,8 дБ, что свидетельствует о хорошем согласовании входного тракта и минимальных потерях сигнала. Входной разъем типа N (female) с импедансом 50 Ом обеспечивает надёжное и стабильное подключение высокочастотных кабелей, что важно для точности и повторяемости измерений.

В целом, Rigol DSA832E является надёжным и функциональным инструментом, способным удовлетворить потребности как профессионалов в радиотехнике, так и инженеров-любителей, требующих высокоточных и стабильных измерений спектра сигналов в широком частотном диапазоне. Его технические характеристики и удобный интерфейс делают его привлекательным выбором для лабораторных и полевых условий.
