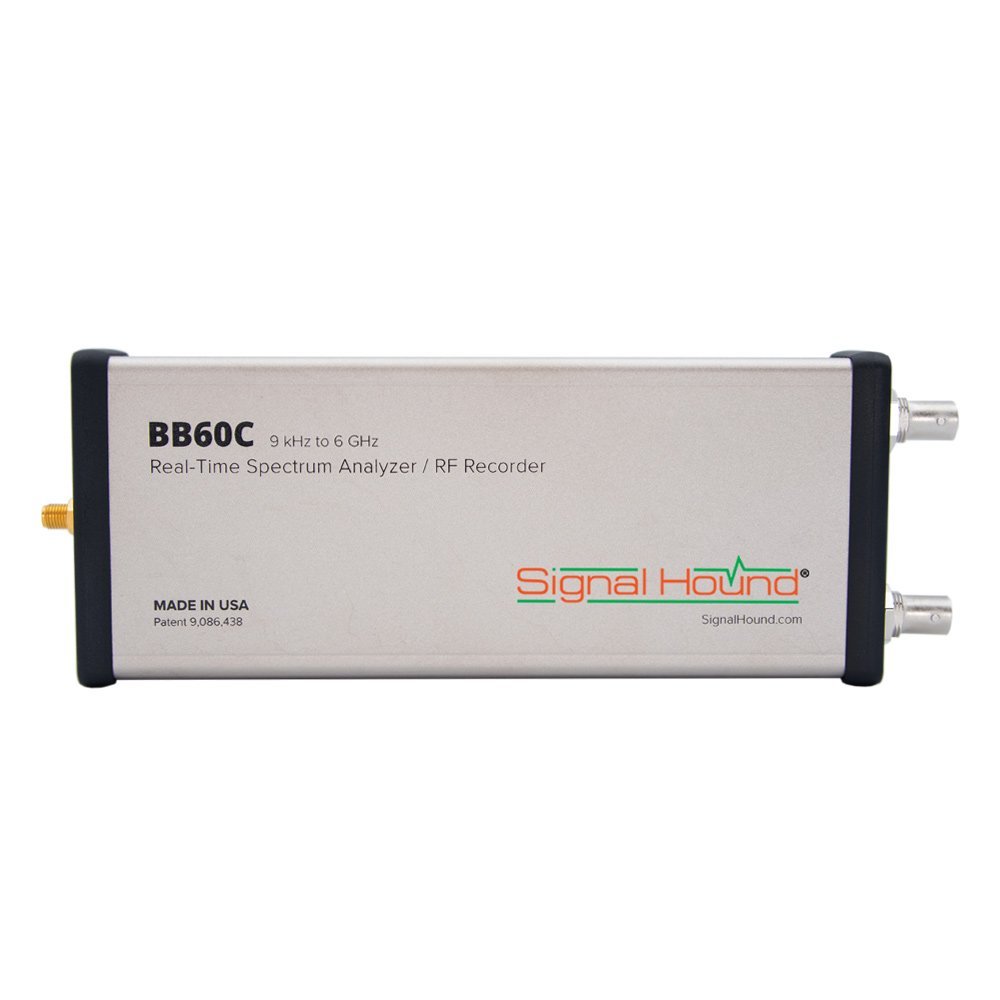

Анализатор спектра реального времени Signal Hound BB60C

Signal Hound BB60C - это анализатор спектра в реальном времени и регистратор высокочастотных сигналов, являющийся новым дополнением к семейству продуктов Signal Hound.

Устройство Signal Hound BB60C оснащено интерфейсом USB 3.0, который обеспечивает высокоскоростную передачу цифровых радиосигналов со скоростью 140 Мб/с.

АЦП (аналогово-цифровой преобразователь) устройства Signal Hound BB60C имеет разрядность 14 бит и работает со скоростью 80 миллионов выборок в секунду, что позволяет обеспечить мгновенную полосу пропускания 27 МГц.

При использовании устройства в качестве анализатора спектра используется специальный программный интерфейс (API), который выполняет быстрое преобразование Фурье со скоростью до 1,2 миллиона операций в секунду. API передает спектральные данные в реальном времени в графический интерфейс пользователя (GUI), который может быть выполнен с открытым исходным кодом, или в приложение пользователя.

Из-за высоких требований к вычислительной мощности компьютера рекомендуется использовать систему с процессором Intel Core i7 третьего поколения или выше, 8 ГБ оперативной памяти и SSD-накопителем, обеспечивающим высокую скорость записи данных с интерфейса USB 3.0.

Программное обеспечение с открытым исходным кодом "FM Demo" демонстрирует возможность записи радиостанций в полосе FM-радиодиапазона 88-108 МГц на диск. Вы можете прослушивать две радиостанции одновременно в реальном времени или воспроизводить запись. Обратите внимание, что для одной минуты записи требуется 10 ГБ дискового пространства. Программное обеспечение позволяет отображать спектр в двухмерном и трехмерном режимах. Также предусмотрен режим отображения спектра во времени с использованием функции уменьшения насыщенности. Этот режим облегчает обнаружение отдельных артефактов в спектре сигнала.

Если требуется добавить временные метки в цифровом ВЧ-сигнале, можно использовать вход сигнала 1-PPS для системы GPS, доступный на устройстве Signal Hound BB60C.

Signal Hound BB60C также имеет продвинутую систему срабатывания, позволяющую установить длительность интервала и временную задержку относительно определенного триггера. Это позволяет захватить спектр сигнала в заданный момент времени, например, при работе с импульсной модуляцией.

Особенности:
