ГОСРЕЕСТР
Артикул:
m-101388
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
75642-19
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3,25
Все характеристики
520 790 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

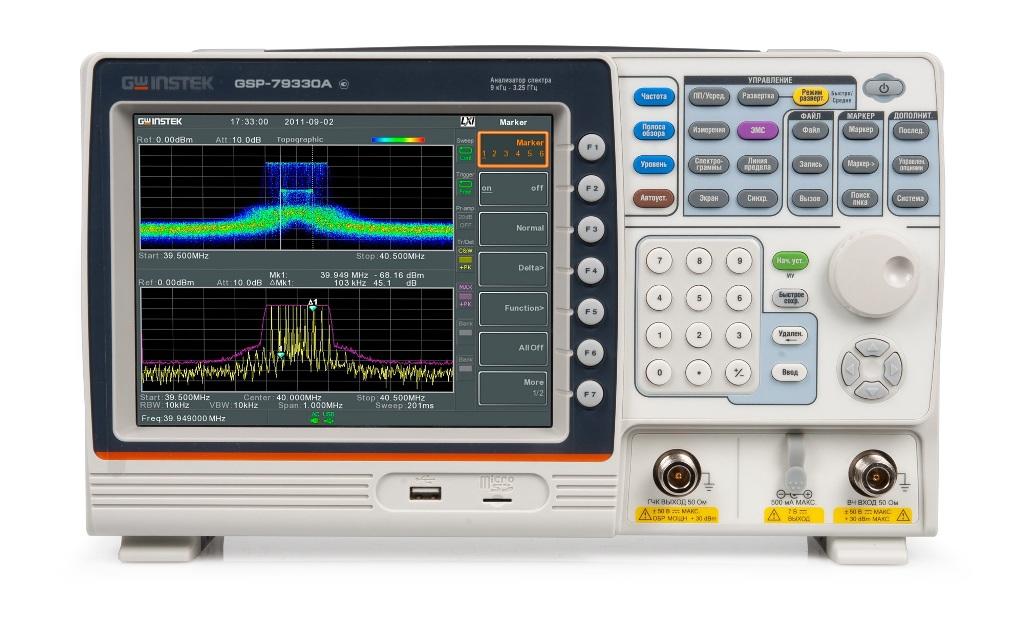

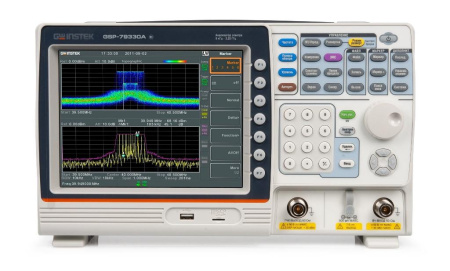

Анализаторы спектра GSP-79330A предназначен для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов.
Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
- Частотный диапазон 9 кГц...3,25 ГГц;
- Детекторы ЭМС, квазипиковый и средний;
- Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, TOI, CNR, CSO, CTB и др.;
- Полоса пропускания: 1 Гц … 1 МГц (шаг 1-3-10);
- Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
- Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
- Интерфейсы USB, LAN (LXI), RS-232, выход DVI-I, MicroSD;
- Опции: батарейное питание, интерфейс GPIB;
- Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
- Ультракомпактный (в глубину всего 10 см), легкий.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
75642-19 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3,25 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-95 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, LAN, RS-232, DVI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
800 х 600 |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра GSP-79330A
- Шнур питания
- Инструкция по эксплуатации на CD
- Сертификат калибровки
- Адаптер DVI-I
| Частота | |
| Частотный диапазон | 9 кГц...3,25 ГГц |
| Частота опорного генератора | 10 МГц |
| Погрешности частоты опорного генератора |
±(1,02x10-6 +1x10-6 xN) (N – количество лет после выпуска из производства или подстройки) |
| Полоса обзора | Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц) |
| Уровень фазовых шумов |
-86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц |
| Скорость развертки | 204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0) |
| Режимы развертки | Непрерывный, однократный |
| Полоса пропускания | |
| Полоса пропускания | 1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Погрешность установки полосы пропускания | ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,5:1 |
| Полоса пропускания видео | 1 Гц...1 МГц (шаг 1-3-10) |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц |
| Аттенюатор | 0 ... 50 дБ (шаг 1 дБ) |
| Погрешность атенюатора | ± 0,3 дБ |
| Предусилитель | 18 дБ, 1 МГц...3 ГГц |
| Максимальный входной уровень | 33 дБмВт (атеннюатор ? 10 дБ), постоянное 50 В |
| Уровень компрессии на 1 дБ |
0 дБ при несущей частоте ? 50 МГц без предусилителя; - 22 дБ при несущей частоте ? 50 МГц с предусилителем |
| Средний уровень собственного шума (DANL) |
Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ? 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; -90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -118 дБм: 1 МГц … 2,7 ГГц; -106 дБм: 2,7 ГГц…3,25 ГГц; С включенным предусилителем : -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: 1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц) |
| Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц |
С выключенным предусилителем: ± 0,6 дБ; С включенным предусилителем: ± 0,6 дБ |
| Неравномерность АЧХ |
С выключенным предусилителем: ± 0,5 дБ: 100 кГц…2 ГГц, ± 0,7 дБ: 2 ГГц…3,25 ГГц; С включенным предусилителем: ± 0,6 дБ: 1 МГц…2 ГГц, ± 0,8 дБ: 2 ГГц…3,25 ГГц |
| Погрешность полосы пропускания при ее переключении | ± 0,15 дБ: относительно установленной RBW 10 кГц |
| Гармонические искажения второго порядка (SHI) |
35 дБм: 10 МГц…775 МГц; 60 дБм: 775 МГц…1,625 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка (TOI) |
>1 дБм при 300 МГц…3,25 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
| Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС) |
| Функции трассировки | Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение |
| Входы / выходы | |
| ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ? 10 дБ) |
| Внешняя синхронизация | Соединитель BNC-типа; входной уровень 3,3 В (CMOS |
| Выход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В |
| Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм |
| ДУ | LAN, USB, RS-232, опция - GPIB |
| Выход питания DC | 7 В/500 мА; разъем SMB |
| Выход ПЧ | Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) |
| Общие характеристики | |
| Внутренняя память | 16 МБ |
| Дисплей | Диагональ 21,3 см, ЖК, разрешение 800х600 |
| Потребляемая мощность | < 65 Вт |
| Условия эксплуатации | +5…+45 °С |
| Питание | 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания |
| Габаритные размеры | 210х350х100 мм |
| Вес | < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
