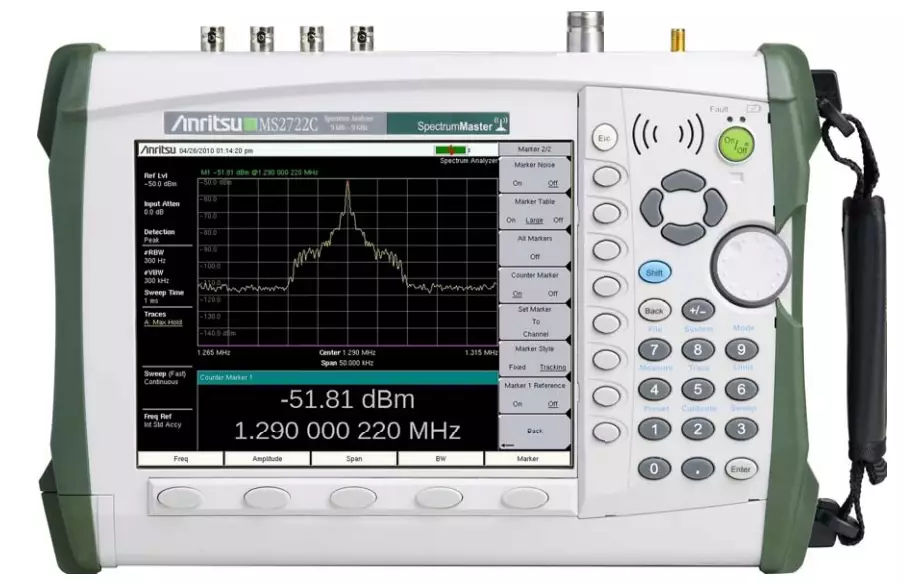

Анализатор спектра Anritsu MS2722C представляет собой высокоточный измерительный прибор, обладающий выдающимися характеристиками и предназначенный для профессионального использования в сфере радиочастотного анализа. Он входит в ГосРеестр средств измерений под номером 46513-11, что подтверждает его соответствие строгим требованиям метрологических стандартов.
Одним из ключевых достоинств данного анализатора является широкий диапазон рабочих частот — от 9 кГц до 9 ГГц, что делает его универсальным инструментом для измерения радиосигналов в самых различных областях, включая телекоммуникации, радионавигацию, авиационную и оборонную промышленность. Высокая разрешающая способность по частоте, достигающая 1 Гц, позволяет детально анализировать спектр и выявлять малейшие отклонения в сигналах. Полоса разрешения прибора варьируется от 1 Гц до 10 МГц, обеспечивая гибкость в настройке параметров измерений в зависимости от конкретных задач.
Высокая точность установки частоты с погрешностью всего ±25 ppb при активированном GPS-приёмнике делает Anritsu MS2722C надежным инструментом для работы с узкополосными сигналами и системами, требующими высокой стабильности частоты. При этом уровень измеряемых сигналов достигает +30 дБм, что позволяет анализировать даже мощные радиопередачи без риска перегрузки входных цепей. В то же время, гармонические искажения на уровне -54 дБн/Гц обеспечивают чистоту спектрального анализа, минимизируя влияние паразитных составляющих.
Фазовый шум, не превышающий -100 дБн/Гц, свидетельствует о высокой чистоте сигнала, что особенно важно при анализе модулированных сигналов и сложных многослойных спектров. Встроенный опорный генератор с точностью ±1×10⁻⁶ гарантирует стабильность работы и воспроизводимость измерений даже в условиях сложных испытаний.
Для удобства эксплуатации Anritsu MS2722C оснащён интерфейсами USB и LAN, что позволяет легко интегрировать его в измерительные комплексы, передавать данные на внешние устройства и осуществлять удалённый контроль. Благодаря своей функциональности, высокой точности и надёжности, этот анализатор спектра является незаменимым инструментом для специалистов, работающих в области радиочастотных измерений и спектрального анализа.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
46513-11 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
9 |
|
Гармонические искажения
|
-54 дБн |
|
Фазовый шум
|
-100 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
800 х 600 |
|
Гарантия, (мес)
|
1 |
- перезаряжаемая аккумуляторная батарея;
- мягкая сумка для переноски;
- адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
- адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
- программное обеспечение на компакт-диске;
- прямой кабель Ethernet;
- кабель USB-A(штырь) - USB-miniB(штырь) для подключения к персональному компьютеру;
- руководство пользователя в печатном виде.
| Диапазон частот | от 9 кГц до 9 ГГц |
| разрешение по частоте | 1 Гц |
| пределы допускаемой относительной погрешности частоты опорного генератора δ0 при выпуске из производства | ± 0,3·10-6 |
| пределы допускаемого относительного дрейфа частоты опорного генератора δA за 10 лет | ± 1·10-6 |
| пределы допускаемой относительной погрешности измерения частоты внешняя синхронизация | ± (δ0 + 0,1·N·δA), N - к-во лет с даты выпуска |
| частота сигнала, МГц | 1; 1,2288; 1,544; 2,048; 2,4576; 4,8; 4,9152; 5; 9,8304; 10; 13; 19,6608 |
| уровень сигнала, дБм | от 0 до + 10 |
| полоса обзора полоса пропускания | 0; от 10 Гц до Fmax,, Fmax - максимальная частота диапазона |
| в основном режиме по уровню - 3 дБ | от 1 Гц до 10 МГц |
| в последовательности 1-3-10 | |
| в режиме квазипикового детектора по уровню - 6 дБ | 200 Гц; 9 кГц; 120 кГц |
| уровень фазовых шумов относительно уровня на центральной частоте 1 ГГц, не более | |
| при отстройке на 10 кГц | -100 |
| при отстройке на 100 кГц | -102 |
| при отстройке на 1 МГц | -107 |
| при отстройке на 10 МГц | -120 |
| максимальный уровень измеряемой мощности, дБм | 30 |
| диапазон установки опорного уровня, дБм | от - 120 до + 30 |
| диапазон ослабления входного аттенюатора (ступенями по 5 дБ) | от 0 до 65 дБ |
| масштаб вертикальной шкалы дисплея (ступенями по 1 дБ/дел) | от 1 до 15 дБ/дел |
| пределы основной допускаемой относительной погрешности измерения уровня мощности от - 50 до + 10 дБм при температуре (25 ± 5) оС | |
| на частотах от 100 кГц до 20 ГГ ц | ± 1,3 дБ |
| на частотах от 20 до 40 ГГ ц | ± 2,3 дБ |
| дополнительная относительная погрешность в диапазоне температур от - 10 до + 50 оС, не более | |
| на частотах от 100 кГц до 32 ГГц | ± 1 дБ |
| на частотах от 32 до 40 ГГц | ± 2 дБ |
| усредненный уровень собственных шумов (полоса пропускания 1 Гц, ослабление входного аттенюатора 0 дБ), не более, дБм | |
| без предварительного усилителя | |
| на частотах от 10 МГ ц до 4 ГГц | - 141 |
| на частотах от 4 до 9 ГГц | - 134 |
| на частотах от 9 до 13 ГГц | - 129 |
| на частотах от 13 до 20 ГГц | - 123 |
| на частотах от 20 до 32 ГГц | - 134 |
| на частотах от 32 до 40 ГГц | -127 |
| с предварительным усилителем | |
| на частотах от 10 МГ ц до 4 ГГц | - 160 |
| на частотах от 4 до 9 ГГ ц | - 156 |
| на частотах от 9 до 13 ГГ ц | - 152 |
| на частотах от 13 до 20 ГГ ц | - 145 |
| на частотах от 20 до 32 ГГ ц | - 154 |
| на частотах от 32 до 40 ГГ ц | -147 |
| уровень помех, не связанных с входом (согласованная нагрузка, ослабление входного аттенюатора 0 дБ), не более, дБм | |
| без предварительного усилителя | |
| на частотах от 9 кГц до 13 ГГц | -90 |
| на частотах от 13 до 20 ГГц | -85 |
| на частотах от 20 до 43 ГГц | -80 |
| с предварительным усилителем | |
| на частотах от 1 МГ ц до 32 ГГц | -100 |
| на частотах от 32 до 43 ГГц | -95 |
| уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе - 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора < 1.7 ГГц), не более, дБм | -60 |
| уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более, дБм | -54 |
| тип высокочастотного входного соединителя | N, 50 Ом |
| разрешение дисплея, пиксель | 800 х 600 |
| время непрерывной работы от аккумулятора, не менее | 3 часа |
| габаритные размеры, мм | 315 х 211 х 77 |
| масса, не более, кг | 3,5 |
| рабочие условия применения | |
| температура окружающей среды | от - 10 до + 55 °С |
| относительная влажность воздуха, не более | 85 % |
| предельная высота над уровнем моря | 4600 м |
| условия транспортирования и хранения | |
| температура окружающей среды | от - 51 до + 71 °С |
| предельная высота над уровнем моря | 4600 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность (при использовании сетевого адаптера 40-168-R, входящего в комплект поставки) | по ГОСТ Р 51350-99 (МЭК 61010-1:90) |
