ГОСРЕЕСТР
Артикул:
m-115066
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
88485-23
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
1,6
Все характеристики
152 095 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

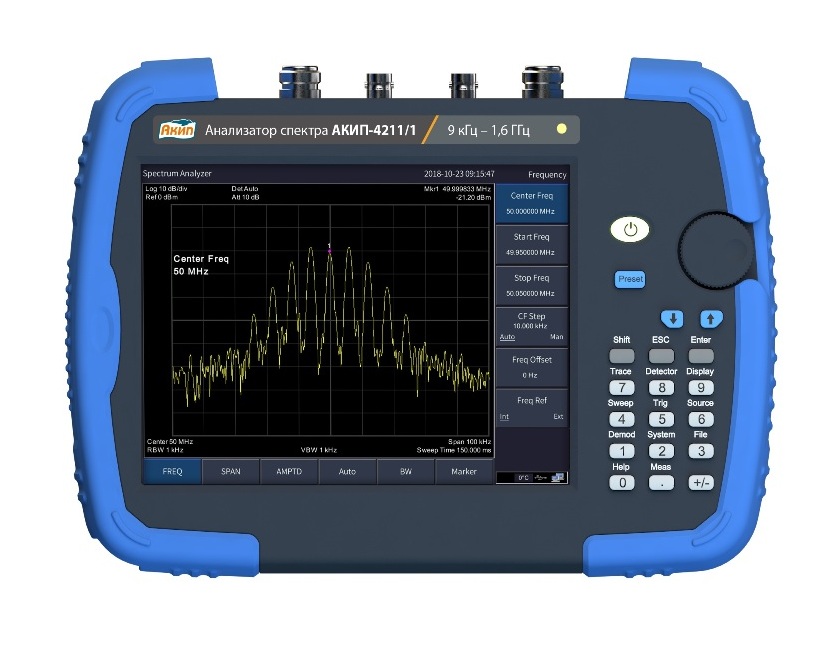

Анализатор спектра АКИП-4211/1 представляет собой портативный прибор со встроенной литиевой аккумуляторной батарей, которая обеспечивает до 4 часов непрерывной работы. АКИП-4211/1 является специализированным прибором для полевых работ, в комплекте поставки идет GPS антенна для позиционирования прибора на местности, а опциональная мягкая транспортировочная сумка может быть использована как подставка прибора. Анализаторы спектра серии АКИП-4211/1 является приборами общего назначения и имеют на борту все необходимые ресурсы для тестирования ВЧ продуктов и устройств РЭА на этапах их разработки или производства.
Особенности:
- Портативный анализатор спектра
- Частотный диапазон: 9 кГц ...1,6 ГГц
- Средний уровень собственных шумов: <-150 дБм
- Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Разрешение полосы пропускания (RBW) от 10 Гц
- Программная опция: трекинг генератор (TG)
- Встроенный предусилитель, маркерные измерения
- Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор
- Демодуляция АМ/ЧМ сигналов
- Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768)
- Интерфейсы: USB (USB TMC), LAN
- Встроенный литиевый аккумулятор, до 4 часов непрерывной работы
Документы
AKIP_4211_1_2
337,9 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
88485-23 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
1,6 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-107 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Встроенный Li-Ion аккумулятор |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1024 х 768 |
|
Гарантия, (мес)
|
24 |
- Анализатор спектра АКИП-4211/1
- Кабель питания
- Кабель USB
- Адаптер питания
- Антенна
- Металлический кейс
- Переходник N - BNC
- CD диск с инструкцией по эксплуатации
| Частотный диапазон | 9 кГц … 1,6 ГГц |
| Разрешение | 1 Гц |
| Погрешность источника опорной частоты (в год) | ±1·10-6 |
| Температурная нестабильность частоты | ±2,5·10-6 |
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели |
| Плотность фазовых шумов (ПЧ=1 кГц | -80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки | 10 мс … 3000 с |
| Тип развертки | Непрерывная, однократная |
| Полоса пропускания ПЧ | 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц |
| Погрешность полос пропускания фильтров ПЧ (Гц) | <5% - для FПЧ ≤1 МГц |
| Коэффициент прямоугольности фильтров ПЧ | 5:1 по уровням -60 дБ и -3 дБ |
| Полоса пропускания видео | 10 Гц…3 МГц |
| Диапазон измерений | От среднего уровня собственных шумов до +20 дБм предусилитель выключен |
| Аттенюатор | 0 … 40 дБ (шаг 1 дБ) |
| Предусилитель | 20 дБ (100 кГц … 1,6 ГГц) |
| Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм) |
| Опорный уровень | -80 дБм…+30 дБм (шаг 0,1 дБ) |
|
|
С выключенным предусилителем |
| 1 МГц…1 ГГц | -130 дБм |
| 1 ГГц…1,6 ГГц (АКИП-4211/1) | -128 дБм |
| Неравномерность АЧХ | Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц). С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм) |
| КСВ | ≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка | - 65 дБн: несущая ≥50 МГц |
| Интермодуляционные искажения третьего порядка | 10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Уровень компресии усиления на 1 дБ | > 2 дБм: несущая ≥50 МГц |
| Остаточные отклики ПЧ во всей полосе частот | < -85 дБм: 50 Ом, аттенюатор 0 дБ |
| Паразитные составляющие | < -60 дБн (уровень на смесителе -30 дБм) |
| Диапазон частот TG | 100 кГц…1,6 ГГц |
| Диапазон частот сигнала синодальной формы | - |
| Выходной уровень | -30 дБм…0 дБм |
| Дискретность установки | 1 дБ |
| Неравномерность АЧХ | ± 3 дБ |
| Защита входа от обратной мощности | ± 30 дБм, ±50 В |
| Аналоговый удиодемодулятор (АМ/ЧМ) | 100 кГц…1,6 ГГц |
| Измерений параметров | 100 кГц…1,6 ГГц |
| АМ-сигнала |
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4% |
| Измерений параметров | 100 кГц…1,6 ГГц |
| ЧМ-сигнала | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4% |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Погрешность измерения | ±(Fизм*1·10-6 +разрешение) |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Трекинг генератор | Соединитель N-типа; 50 Ом |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм |
| Внешняя синхронизация | Соединитель BNC-типа; TTL совместимый сигнал |
| ДУ | LAN (10/100 Base, RJ-45), USB (USB TMC) |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ |
| Дисплей | Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600 |
| Потребляемая мощность | 45 Вт (макс.) |
| Условия эксплуатации | 0…+40 °С |
| Габаритные размеры | 265 х 190 х 58 мм (Ш × В × Г) |
| Вес | ≤ 2,5 кг |
| Питание | Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход) |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
