Артикул:
m-990310
Товар участвует в акциях
Распродажа выставочного оборудования
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор сигналов
Номер записи в ГосРеестре СИ
—
47218-11
Гарантия, (мес)
—
1
965 645 руб.
/шт 1 857 009 руб.
-48%
Экономия
891 364 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

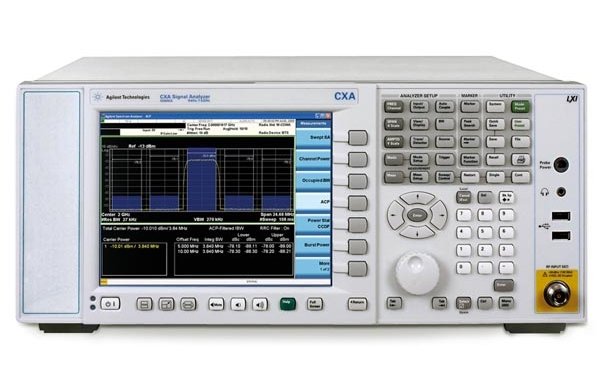

Анализатор сигналов Agilent (Keysight) N9000A-507 представляет собой высокотехнологичное устройство, предназначенное для анализа широкого спектра сигналов в диапазоне частот от 9 кГц до 7,5 ГГц. Это делает его идеальным инструментом для специалистов в области радиосвязи, телекоммуникаций и других высокочастотных технологий. Одной из ключевых характеристик данного анализатора является его высокая скорость старения, которая составляет всего ±1 х 10^-6 за год. Это свидетельствует о надежности и стабильности работы прибора на протяжении длительного времени, что особенно важно для профессионального использования.
Анализатор N9000A-507 предлагает широкий диапазон точек развёртки, от 1 до 40001, что позволяет детально анализировать сигналы и получать точные результаты. Полоса пропускания на уровне -3,01 дБ варьируется от 1 Гц до 3 МГц с шагом 10%, а также включает значения 4, 5, 6 и 8 МГц. Это обеспечивает гибкость в выборе настроек под конкретные задачи, позволяя пользователю адаптировать прибор под свои нужды.
Среди других важных характеристик стоит отметить средний уровень собственного шума, который составляет -161 дБм/Гц. Этот показатель указывает на высокую чувствительность анализатора, что позволяет ему эффективно работать даже с очень слабыми сигналами. Абсолютная погрешность измерения уровня составляет всего ±0,5 дБ, что гарантирует высокую точность получаемых данных. Интермодуляционные искажения третьего порядка (TOI) на уровне +13 дБм также подчеркивают высокое качество анализа сигналов, поскольку низкие искажения являются критически важными для точной оценки характеристик сигналов.
Кроме того, наличие интерфейсов USB 2.0 и 100Base обеспечивает простоту подключения и интеграции анализатора в существующие системы, что делает его удобным инструментом для работы в лабораторных условиях и на производственных площадках. Таким образом, Agilent (Keysight) N9000A-507 является универсальным и надежным решением для профессионалов, занимающихся анализом сигналов, предлагая отличное сочетание производительности, точности и удобства в использовании.
Документы
Госреестр 47218-11
127 кб
- Анализатор N9000A-507.
- Руководство по эксплуатации.
| Гарантированные частотные и временные характеристики | |||
| Диапазон частот | от 9 кГц до 7,5 ГГц | ||
| Опорная частота | |||
| Погрешность | ± [время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | ||
| Скорость старения | ±1 х 10_6 за год | ||
| Температ. нестабильность | от 20 до 30°С ±2 х 10_6от 5 до 50 °С ±2 х 10_6 | ||
| Достижимая погрешность начальной калибровки | ±1,4 х 10_6 | ||
| Остаточная ЧМ | d(10 Гц х N) (размах) за 20 мс (ном.) | ||
| Погрешность отсчёта частоты | (начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*) | ||
| Счётчик частоты маркера | |||
| Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) | ||
| Погрешность счётчика дельта-маркера | ±(частота дельта маркера х погр. Опорной частоты + 0,141 Гц) | ||
| Разрешение счётчика | 0,001 Гц | ||
| Полоса обзора (ПО) (БПФ и режим со свипированием) | |||
| Диапазон | 0 Гц (нулевой обзор);от 10 Гц до макс. частоты анализатора | ||
| Разрешение | 2 Гц | ||
| Погрешность | Свип. ±(0,25 % х ПО + разрешение по горизонт.)БПФ ±(0,10 % х ПО + разрешение по горизонт.) | ||
| Время развёртки и запуск | |||
| Пределы | ПО = 0 Гц от 1 мкс до 6000 сПО ≥10 Гц от 1 мс до 4000 с | ||
| Погрешность | ПО ≥10 Гц, свип. ±0,01 % (ном.)ПО ≥10 Гц, БПФ ±40 % (ном.)Полоса обзора = 0 Гц ±1 % (ном.) | ||
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера | ||
| Задержка запуска | ПО = 0 Гц или БПФ от минус 150 до + 500 мсПО ≥10 Гц, свип. от 1 мкс до 500 мс. Разрешение 0,1 мкс | ||
| Временное стробирование | |||
| Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ | ||
| Длит. Стробирования (кроме стробир. БПФ) | От 100 нс до 5 с | ||
| Задержка стробирования | От 0 до 100 с | ||
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) | ||
| Число точек развёртки (графика) | |||
| Все полосы обзора | от 1 до 40001 | ||
| Полоса пропускания (ПП) | |||
| Полоса (на уровне 3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц | ||
| Погрешность ПП (по мощности) | От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) (ном.)От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3 ГГц)От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3 ГГц)От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3 ГГц) | ||
| Погрешность ПП (по уровню 3,01 дБ) | От 1 Гц до 1,3 МГц ±2% (ном.)От 1,5 до 3,0 МГц ±7% (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±15% (ном.) (центр. частота < 3 ГГц) | ||
| Коэфф. прямоугольности (избирательность) (по уровням 60/3 дБ) | 4,1 : 1 (ном.) | ||
| Полоса анализа | |||
| Макс. полоса | 10 МГц | ||
| Полоса видеофильтра (VBW) | |||
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) | ||
| Погрешность | ±6 % (ном.) | ||
| Скорость измерений (число точек развёртки = 101) | |||
| Измерение в режиме местного управления и скорость обновл. изображения на экране | 11мс (90/с), ном. | ||
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 4мс (250/с), ном. | ||
| Поиск максимума с использованием маркера | 5 мс, ном. | ||
| Настройка центр. частоты и передача данных (в диап. ВЧ) | 22 мс, ном. | ||
| Переключ. вида измер./режима | 75 мс, ном. | ||
| Диапазон уровней | |||
| Пределы измерения | Предусилитель выключен:от 100 кГц до 1 МГц от средн. уровня собств. шума до +20 дБм;от 1 МГц до 7,5 ГГц от средн. уровня собств. шума до +23 дБм.Предусилитель включен:от 100 кГц до 7,5 ГГц от средн. уровня собств. шума до +15 дБм | ||
| Пределы ослабления входного аттенюатора (от 100 кГц до 7,5 ГГц) | Станд. комплектация от 0 до 50 дБ с шагом 10 дБОпция FSA от 0 до 50 дБ с шагом 2 дБ | ||
| Максимальный безопасный уровень на входе | |||
| Суммарная средняя мощность | +30 дБм (1 Вт) (установка входного аттенюатора ≥20 дБ, предусилитель выкл.;+10 дБм (10 мВт) (установка входного аттенюатора ≥20 дБ, предусилитель вкл. | ||
| Пиковая мощность в импульсе (длит имп. <10 мкс, коэфф. заполнения < 1%,) | +50 дБм (100 Вт) при входном ослаблении ≥30 дБ | ||
| Связь по перем. току | ±50 В | ||
| Пределы шкалы экрана | |||
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБот 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) | ||
| Линейная шкала | 10 делений масштабной сетки | ||
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А | ||
| Частотная характеристика (входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, s= номинальное стандартное отклонение) | |||
| Значения | Полоса частот | По спецификации | С достов. 95% (»s) |
| От 9 кГц до 10 МГц | ±0,60 дБ | ±0,45 дБ | |
| От 10 МГц до 3 ГГц | ±0,75 дБ | ±0,55 дБ | |
| От 3 до 5,25 ГГц | ±1,45 дБ | ±1,00 дБ | |
| От 5,25 до 7,5 ГГц | ±1,65 дБ | ±1,20 дБ | |
| С предусилителем (опции P03/P07, ослабление 0 дБ) | Полоса частот | С достов. 95% (»s) | |
| От 100 кГц до 3 ГГц | ±0,70 дБ | ||
| От 3 до 5,25 ГГц | ±0,85 дБ | ||
| От 5,25 до 7,5 ГГц | ±1,35 дБ | ||
| Погрешность входного ослабления при его переключении | |||
| На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. | ±0,15 дБ (тип.) | ||
| От 100 кГц до 3,0 ГГц | ±0,30 дБ (ном.) | ||
| От 3,0 до 7,5 ГГц | ±0,50 дБ (ном.) | ||
| Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, s= номинальное стандартное отклонение) | |||
| На 50 МГц | ±0,40 дБ | ||
| На всех частотах | ± (0,40 дБ + неравном. АЧХ) | ||
| От 100 кГц до 10 МГц | ±0,40 дБ (с достоверностью 95%, »s) | ||
| От 10 МГц до 2,0 ГГц | ±0,50 дБ (с достоверностью 95%, »s) | ||
| От 2,0 до 3,0 ГГц | ±0,60 дБ (с достоверностью 95%, »s) | ||
| Предусилитель включен (опция P03/P07), ослабление 0 дБ): От 100 кГц до 7,5 ГГц | ± (0,39 дБ + неравном. АЧХ) | ||
| КСВН входа (входное ослабление ≥10 дБ) | |||
| От 300 кГц до 1 ГГц | <1,2:1 (ном.) | ||
| От 1 до 3 ГГц | <1,5:1 (ном.) | ||
| От 3 до 7,5 ГГц | <2,0:1 (ном.) | ||
| С предусилителем (опции P03/P07, ослабление 0 дБ) | От 10 МГц до 3 ГГц: <2,2:1 (ном.)От 3 до 7,5 ГГц: <2,4:1 (ном.) | ||
| Погрешность полосы пропускания при её переключении (относительно полосы пропускания 30 кГц) | |||
| От 1 Гц до 3 МГц | ±0,15 дБ | ||
| 4, 5, 6 и 8 МГц | ±1,0 дБ | ||
| Опорный уровень | |||
| Пределы установки | логарифмическая шкала от –170 до + 30 дБм с шагом 0,01 дБ. Линейная шкала от 707 пВ до 7,07 В с разр. 0,01 (0,11%) | ||
| Погрешность установки | 0 дБ | ||
| Погрешность шкалы экрана при её переключении | |||
| Переключение между линейной и логарифмической шкалами | 0 дБ | ||
| Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | ||
| Верность воспроизведения закона шкалы | |||
| Для уровня на входном смесителе между –15 дБм и –80 дБм | ±0,10 дБ | ||
| Для уровня на входном смесителе между –10 дБм и –15 дБм | ±0,30 дБ | ||
| Детекторы графика | Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения | ||
| Общие данные | |||
| Интервал температур | Рабочие условия От 5 до 50 °С. Предельные условия (хранение) От –40 до + 65 °С | ||
| Уровень звука | Акустический шум LpA< 70 дБ. Позиция оператора нормальная по ISO 7779 | ||
| Воздействие окружающей среды | Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068_2 и имеют уровни, подобные MIL_PRF_2800F, класс 3. | ||
| Требования к электропитанию | Напряжение и частота сети питания (ном.): 100/120 В, 50/60/400 Гц; 220/240 В, 50/60 Гц | ||
| Потребляемая мощность | Рабочий режим (On) 270 Вт (с опциями)Дежурный режим (Standly) 20 Вт | ||
| Дисплей | Разрешение 1024 х 768, XGA. Размер 213 мм (8,4 дюйма) по диагонали | ||
| Запоминание данных | Внутренний накопитель 40 Гбайт (ном.)Внешний накопитель Поддержка внешних устройств памяти,совместимых с USB 2.0 | ||
| Габаритные размеры | Высота 177 мм (7,0 дюймов)Ширина 426 мм (16,8 дюйма)Глубина 368 мм (14,5 дюйма) | ||
| Масса (без опций) | Без упаковки 14 кг (30,8 фунтов), ном.В упаковке 26 кг (57,2 фунта), ном. | ||
