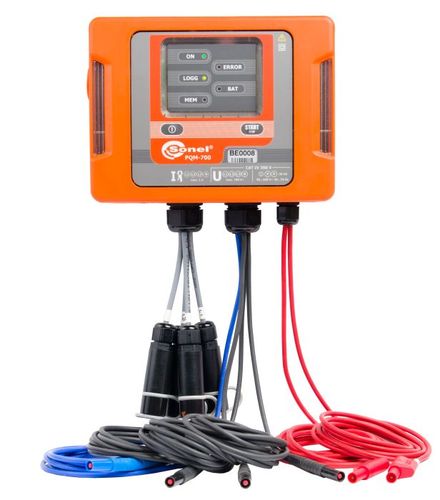

Анализатор параметров качества электрической энергии PQM-700 является инновационным устройством, предназначенным для комплексного анализа и мониторинга электроэнергетических систем. Это устройство обладает высокой точностью измерений и способно оценивать широкий спектр параметров, что делает его незаменимым инструментом для обеспечения стабильности и надежности электроснабжения.
PQM-700 разработан для того, чтобы предоставлять детальную информацию о качестве электроэнергии, включая такие важные аспекты, как напряжение, ток, частота, а также гармоники и фликер. Эти данные критически важны для предотвращения проблем, связанных с качеством электроэнергии, которые могут привести к сбоям в работе оборудования и систем.
Одной из ключевых функций PQM-700 является его способность к автоматическому распознаванию и диагностированию нарушений в электросети. Это позволяет оперативно выявлять и устранять проблемы, тем самым повышая надежность электроснабжения и минимизируя риски отказа оборудования.
Устройство также оснащено встроенной памятью для хранения данных, что позволяет проводить анализ за длительный период и отслеживать тенденции в изменении качества электроэнергии. Это особенно ценно для организаций, которые стремятся к постоянному контролю и оптимизации своих электроэнергетических систем.
Интерфейс PQM-700 разработан таким образом, чтобы быть максимально удобным и понятным для пользователя. Это обеспечивает легкость в эксплуатации и позволяет эффективно использовать все функции анализатора, даже если пользователь не обладает глубокими знаниями в области электроэнергетики.
В целом, PQM-700 представляет собой мощное и надежное решение для мониторинга и управления качеством электроэнергии, обеспечивая высокий уровень производительности и безопасности для любого предприятия, зависящего от стабильности своих электросетей.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор качества электроэнергии |
|
Номер записи в ГосРеестре СИ
|
57276-14 |
|
Мин. частота (кГц)
|
40 |
|
Макс. частота (ГГц)
|
70 |
|
Частотный диапазон
|
От 40,00 Гц до 70,00 Гц |
- Адаптер для подключения к однофазной сети AZ-1
- Зажим «Крокодил» изолированный голубой K02
- Зажим «Крокодил» изолированный красный K02 2 шт
- Зажим «Крокодил» изолированный черный K01 3 шт
- Кабель последовательного интерфейса USB
- Комплект для фиксации ремней
- Набор для монтажа на DIN-рейке
- Ремни для крепежа на столбе 2 шт
- Футляр L5
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f =" 40..70 Гц) | 20% x Unom ≤ URMS ≤ 120% x Unom для Unom ≥ 100 В | 0,01% x Unom | ± 0,005 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10% x Unom ≤ URMS ≤ 120% x Unom | 0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h =" 1..40) | От 0 до 200% Unom | 0,01% x Unom | ±0,0015 x Unom (UH, h изм <0,03 x Unom |
| ±0,05 x UH, h изм (UH, h изм ≥ 0,03 x Unom | |||
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h =" 2..40) | От 0 до 100,0% (для URMS > 1% x Unom) | 0,1% | ±0,05 x THDUизм |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h =" 1..40) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01% x Inom | ±0,005 x Inom (IH, h<0,1 x Inom) ±0,05 x IH, h ( IH, h≥ 0,1 x Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h =" 2..40) | От 0 до 100,0% (для IRMS > 1% x Inom) | 0,1% | ± 0,05 x THDIизм |
| Активная мощность P и активная энергия EP | 80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 x x P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 x x Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 x x S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 150% x Unom 10% x Inom ≤ IRMS ≤ Inom | 0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom |
|
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 120% x Unom 10% x Inom ≤ IRMS ≤ Inom | 0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 10,00% 80% x Uном ≤ URMS≤ 150% x Uном | 0,1% | ± 0,3 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Неопределенность часов реального времени RTC (от -20°С до +55°С) | часы: минуты: секунды: миллисекунды | 1 мс | ± 0,3 с/24 часа |
