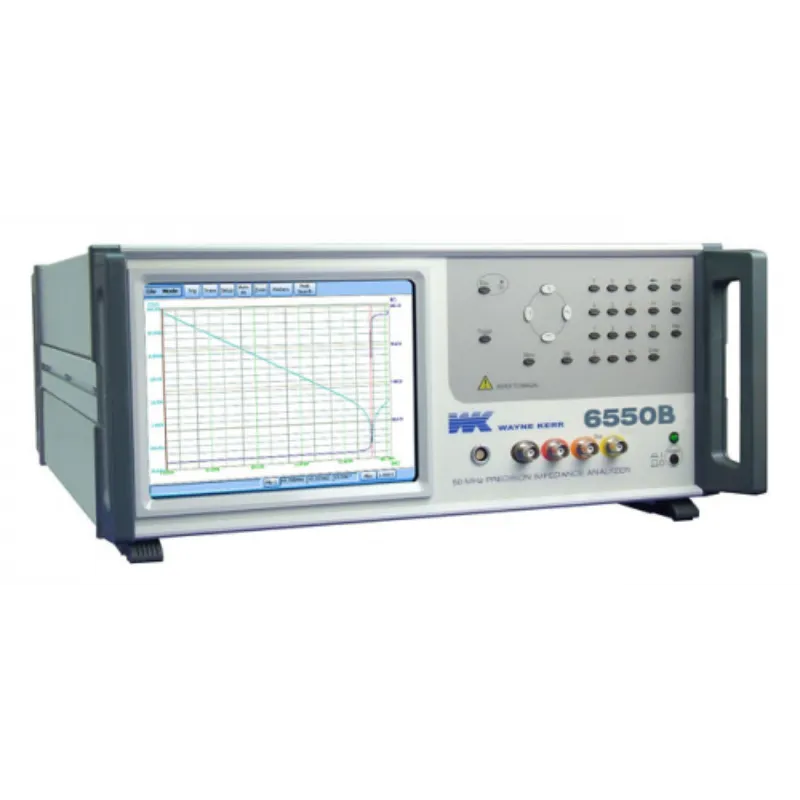

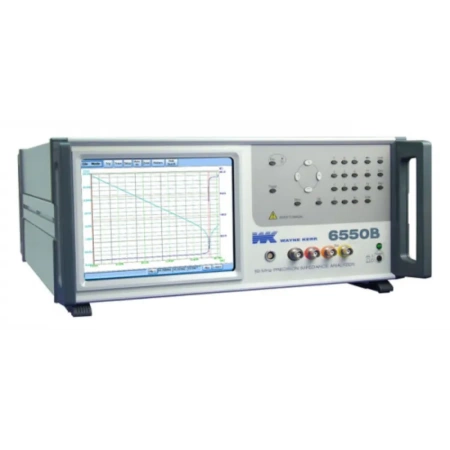

Анализатор импеданса WK 6505B — это прецизионное устройство для точного исследования электрических свойств образцов в широком частотном диапазоне. Надежный корпус, эргономичная панель и интуитивно понятное меню обеспечивают оперативную настройку параметров в условиях производственного цикла и лабораторной работы. Высокая воспроизводимость измерений, стабильность и минимальные погрешности позволяют получать достоверные данные даже в сложных электрических средах.
WK 6505B сочетает в себе расширенный частотный диапазон, низкий уровень шума и продвинутую калибровку, включая автоматическую калибровку и поддержку внешних стандартов. Инструмент обеспечивает быструю обработку данных благодаря многопоточности измерений и гибкой настройке нагрузок, а также интегрируется с существующими лабораторными и производственными цепочками через современные интерфейсы связи.
Идеален для анализа материалов, полупроводниковых структур и компонентов в цепях высокой частоты. Прибор позволяет точно определить эквивалентное сопротивление, индуктивность и емкость образцов, выявлять дефекты на ранних этапах тестирования и оптимизировать процессы монтажа и испытаний. Надежность измерений WK 6505B помогает снизить риск сбоев продукции и повысить качество разработки и контроля качества продукции.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
60119-15 |
|
Диапазон измерения ёмкости
|
1 фФ ... 1 Ф |
|
Диапазон измерения индуктивности
|
0,1 нГн ... 2 кГн |
|
Частота тестового сигнала
|
20 Гц ... 5 МГц |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
90-250 В |
|
Базовая погрешность
|
0,05% |
|
Диапазон измерения сопротивления
|
0,01 мОм ... 2 ГОм |
|
Гарантия, (мес)
|
12 |
- Анализатор WK 6505B;
- Шнур питания – 1 шт.;
- Универсальная тестовая площадка;
- USB-память;
- Руководство по эксплуатации – 1 шт.
| Измеряемые параметры | Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q) |
| Погрешность | 0,05 |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 2 ГОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 1 фФ |
| Электрическая емкость (до) | 1 Ф |
| Разрешение (C) | 1 фФ |
| Индуктивность (от) | 0,1 нГн |
| Индуктивность (до) | 2 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 20 Гц ... 5 МГц |
| Диапазон частот | Не фиксированный |
| Особенности | Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Отображение в виде графика зависимости 2-х любых измеряемых параметров от частоты, уровня, смещения (режим анализа). Широкие функциональные возможности по сбору, анализу, | отображению и хранению информации. Управление с помощью мыши и клавиатуры. |
| Интерфейс | GPIB, USB, LAN |
| Уровень тест сигнала | 5 мВ ... 1 В |
Представляем вашему вниманию новую серию прецизионных анализаторов импеданса WK 6500, официально внесённых в Государственный реестр средств измерений под №60119-15 с действующим сроком до 27 января 2030 года. Эти приборы разработаны для выполнения высокоточных измерений широкого спектра параметров пассивных радиокомпонентов и находят применение в таких отраслях, как электронная и радиопромышленность, телекоммуникации, а также научные исследования.
